Насосная установка повышения давления ISTRATEX HC-ME 3 BME 20-8A G1-B-DD-100-16-A-A 11kW 3х380V 50Hz

Техническое описание:

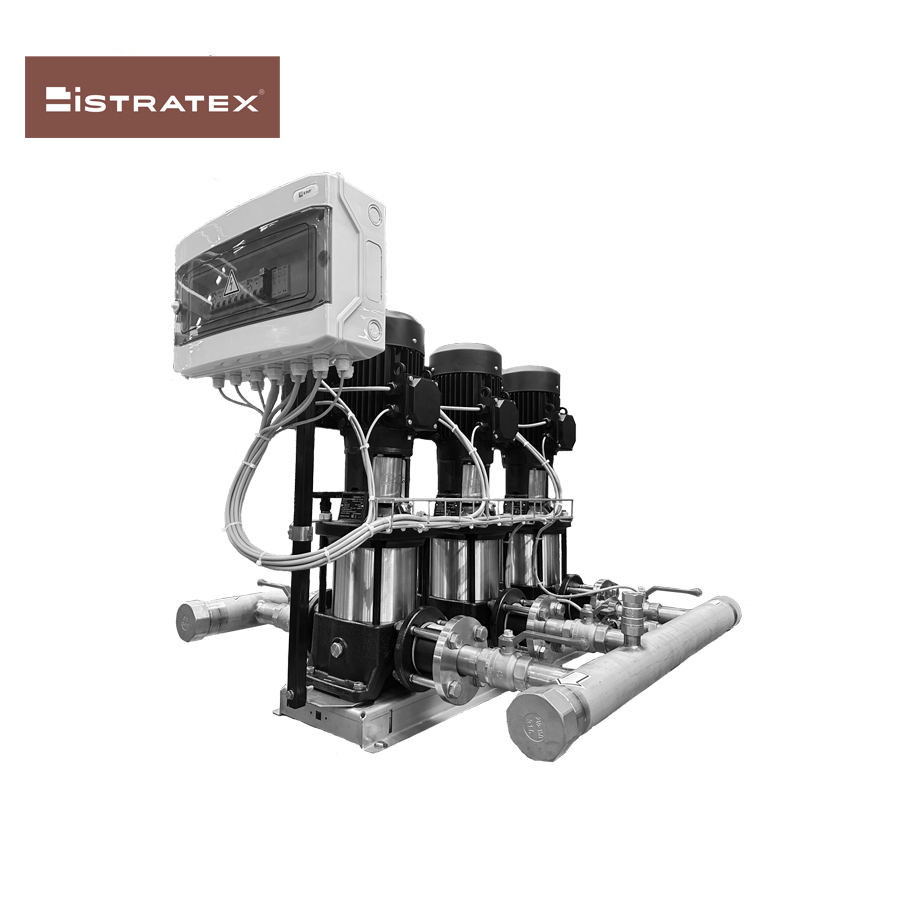

Установки повышения давления ISTATEX серия HC-ME производятся на базе вертикальных насосов серии BME с частотным регулированием, выполнена гидравлическая обвязка качественной запорной арматурой, электрические подключения с заводской настройкой микропроцессорного шкафа управления. В стандартном исполнении в состав установки ISTRATEX HC-ME 3 BME 20-8A G1-B-DD-100-16-A-A 11kW 3х380V 50Hz входит: стальная рама-основание, три вертикальных насоса серии BME 20-8A с интегрированным в двигатель частотным преобразователем, всасывающий и напорный коллекторы, три датчика давления, обратные клапаны для каждого насоса, задвижки по 2 штуки для каждого из насосных агрегатов, манометр, коробка автоматических предохранителей, реле давление для защиты от «сухого» хода, мембранный бак на напорном коллекторе со своим отсечным краном.


Принцип действия:
Принцип действия установки ISTRATEX HC-ME 3 BME 20-8A G1-B-DD-100-16-A-A основан на автономной эксплуатации в автоматическом режиме с учетом установленных требований инженерной системы. За основу алгоритма взяты показания датчика давления главного насоса в составе насосной станции. Установка поддерживает постоянное давление посредством регулирования частоты вращения трех многоступенчатых насосов BME 5-3A. При старте водопотребления в инженерной системе происходит падение давления, когда давление снизится до установленного значения пуска, включаются главные два насос в составе станции ISTRATEX HC-ME 3 BM, при необходимости подключается резервный третий насос. Работа основана по принципу (два рабочих, один резервный насос).
Расшифровка типового обозначения:
Насосная установка повышения давления ISTRATEX HC-ME 3 BME 20-8A G1-B-DD-100-16-A-A 11kW 3х380V 50Hz
ISTRATEX -производитель насосного оборудования Россия
HC-ME -насосная установка повышения давления с частотным регулированием
3 -количество насосных агрегатов в составе станции
BME - модель многоступенчатого насоса с преобразователем частоты вращения двигателя
20 -производительность (номинальная подача в м3/час)
8 -количество рабочих ступеней центробежного насоса
A - тип рабочих колес (уменьшенные рабочие колеса)
G1 -поколение насосного оборудования
B -электрическое подключение (A -3x380V 50Hz, B -3x380V, N, 50Hz, C -1x220V, N, 50Hz, X -специальное исполнение)
D -подключение коллекторов (D -DIN фланец, R -трубная резьба)
100 -диаметр коллекторов
16 -максимальное давление
A - комбинация материалов компонентов, контактирующих с водой: (A –стандартное исполнение, B –обвязка из нержавеющей стали, бак и манометр стандартные C –обвязка, бак, манометр из нержавеющей стали, D –обвязка и бак стандартные, манометр из нержавеющей стали, X – специальное исполнение)
A -положение блока автоматики: A –на раме с насосами, B –навесное исполнение с возможностью удаления до 3 метров от последнего насоса, C –напольное исполнение с возможностью удаления до 3 метров от последнего насоса, X –специальное исполнение)
11kW -мощность электрического мотора
3х380V -трехфазное подключение в электрическую сеть
50Hz -частота тока
Конструктивные особенности:
Установка водоснабжения HC-ME 3 BME включает современные насосы с частотно-регулируемым электродвигателем. Работа контролируется интегрированным в состав насосной станции датчиком давления. В базовой комплектации комплектации предусмотрена защита по «сухому» ходу. Важной конструктивным решением является функция «multi-master» с возможностью переключения насосов при аварийной ситуации. Температура рабочей среды до 60 *C.
Неоспоримые преимущества:
Станция для повышения давления воды HC-ME 3 BME поставляется собранная на раме-основании, является готовым инженерным решением с возможностью немедленного подключения в трубопроводную систему с полной интеграцией. Удобный монтаж сводиться только к подключению трубы и источника питания. Установка повышения давления обладает интеллектом, при помощи которого осуществляется управление насосами. Лицевая панели ПЧ оснащена кнопками и интуитивно понятным управлением, настройка и запуск станции занимают несколько минут. Гарантийные обязательства производителя поддерживаются на всей территории РФ, дата производства указывается на шильдике насосной станции, выдается индивидуальный номерной паспорт изделия.
Порядок взаимодействия:

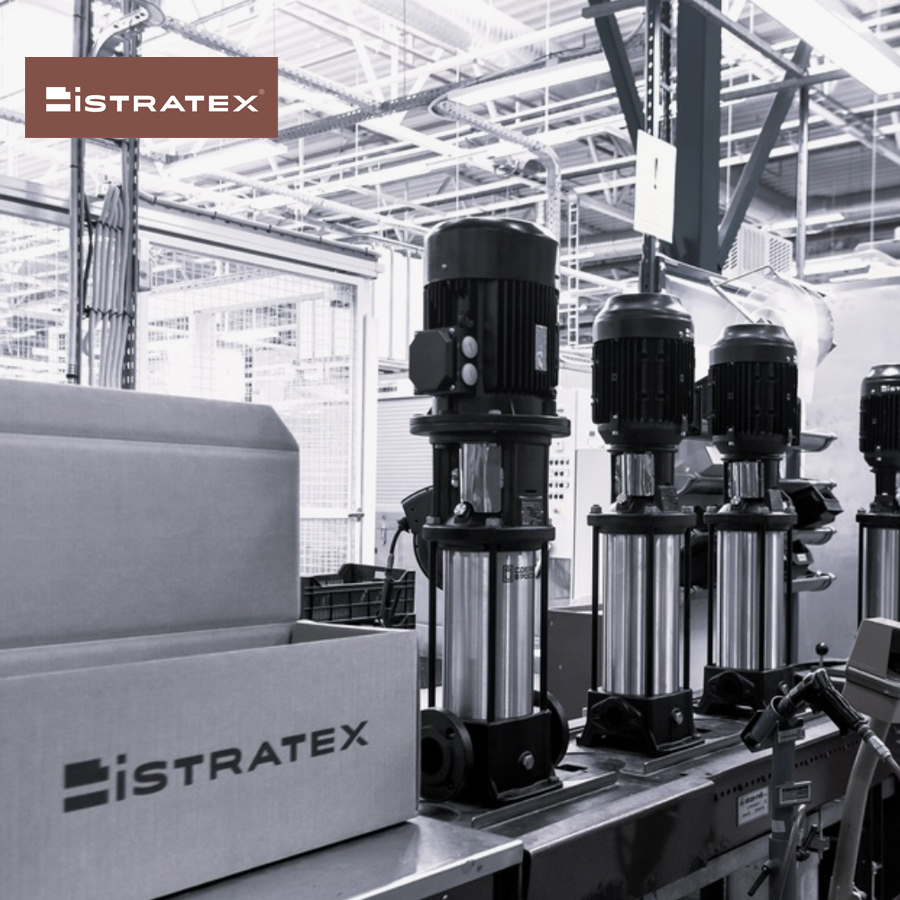

Серия насосных станций HC-ME производится в Подмосковье на базе вертикальных насосов BME. Современные установки способны обеспечить требуемое повышение давления воды на объектах коммунального, жилищного хозяйства в системах водообеспечения, водоснабжения, использоваться как станция второго подъема.
Для подбора насосной станции требуется знать две величины (номинальный напор перекачиваемой жидкости в метрах, номинальный расход жидкости измеряемый в м3/час). Эти величины носят название "рабочая точка насоса". Подставляя данные в график зависимости, возможно оптимально выбрать нужную модель в "линейке" производителя насосов. Следует подчеркнуть, что данную работу должен выполнить проектировщик на стадии разработки технической документации.
Расчет стоимости выполняется индивидуально по запросу, для формирования цены требуется запрос с указанием адреса объекта, на котором будет установлена станция повышения давления. Купить насосную установку повышения давления ISTRATEX HC-ME 3 BME 20-8A G1-B-DD-100-16-A-A 11kW 3х380V 50Hz, возможно только у официального дилера. Запросы с реквизитами Вашей организации, заполненные опросные листы, необходимо направлять на почту: zakaz@nasosclub.ru
