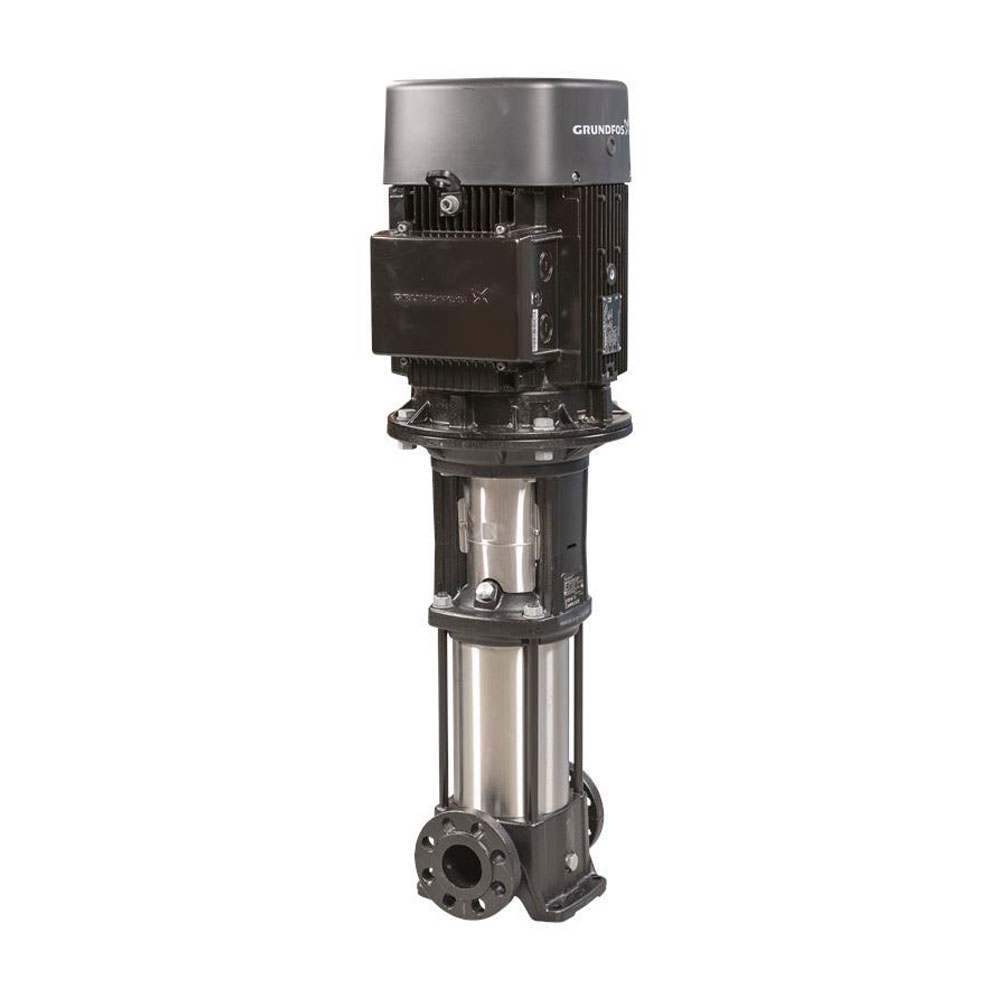

Насос Grundfos CR 125-2 A-F-A-E-HQQE 15kW 3х380V (артикул 99142574)
Артикул:
99142574
Насос многоступенчатый Grundfos CR 125
Модель- Grundfos CR 125-2 A-F-A-E-HQQE 15kW 3х380V
Модель- Grundfos CR 125-2 A-F-A-E-HQQE 15kW 3х380V
(артикул 99142574)
Родина бренда- Дания
Исполнение- вертикальный, модульная конструкция
Патрубки всасывания, напора в линию (соосные)
Фланец по DIN (DN150)
Основание, головная часть насоса- чугун
Рабочие колеса, камеры- хромоникелевая сталь
Стандарт- AISI 304
Двигатель Grundfos Blueflux IE3
Торцевое уплотнение- картриджевое (заменяемое)
HQQE- для перекачивания чистой воды
Встроенные терморезисторы (PTC) DIN44082
По запросу- возможна комбинация материалов
(спец. исполнение, варианты уплотнений)
Производитель- Grundfos Россия
Родина бренда- Дания
Исполнение- вертикальный, модульная конструкция
Патрубки всасывания, напора в линию (соосные)
Фланец по DIN (DN150)
Основание, головная часть насоса- чугун
Рабочие колеса, камеры- хромоникелевая сталь
Стандарт- AISI 304
Двигатель Grundfos Blueflux IE3
Торцевое уплотнение- картриджевое (заменяемое)
HQQE- для перекачивания чистой воды
Встроенные терморезисторы (PTC) DIN44082
По запросу- возможна комбинация материалов
(спец. исполнение, варианты уплотнений)
Производитель- Grundfos Россия
Очередная инновация от производителя Grundfos- это новое поколение мощных насосных агрегатов Grundfos CR 125. Насосы имеют модульную конструкцию, обладают непревзойденной эффективностью, надёжностью. Новые насосы тип CR 125 отличаются усовершенствованной конструкцией проточной части (рабочие колеса, направляющие лопатки, муфты, диффузоры, входные/выходные отверстия). Оптимизированная проточная система насоса позволяет повысить надёжность и энергоэффективность. Несмотря на достаточно компактное исполнение, новые вертикальные насосы Grundfos CR 125 показывают колоссальные результаты производительности. Все двигатели модельного ряда многоступенчатых насосов Grundfos CR 125 оснащены интегрированными терморезисторами (PTC) по стандарту DIN44082. Данная опция позволяет преобразовать сигнал в релейный и передавать его на пускатель при наличии реле MS220C (дополнительная принадлежность). Соосные, фланцевые патрубки насоса Grundfos CR расположенные в одну линию, обеспечивают удобный монтаж. Качественные материалы, используемые для сборки насосного агрегата CR 125, обеспечивают надежность в эксплуатации даже при больших нагрузках. Получить оптовую скидку, дополнительную консультацию, уточнить технические характеристики, купить насос Grundfos CR 125-2 A-F-A-E-HQQE 15kW 3х380V (артикул 99142574), возможно "On-line".
Реализованные проекты в том числе с насосами Grundfos CR 125
Предложенное видео, демонстрирует широкий модельный ряд производителя Grundfos в линейке многоступенчатых, вертикальных насосов серии CR. Нами реализованы сотни договоров поставки для коммунального, строительного, энергетического сегмента рынка B2B. Безусловным приоритетом в работе, является выполнение договорных обязательств, внимательное сопровождение контракта, соблюдение сроков поставки, тщательная подготовка к отгрузке изготовленного оборудования поступившего на склад. Техническая компетенция инженеров компании, позволяет осуществлять оптимальный подбор насосов по рабочим точкам, комплектующих, узлов в сборе и запасных частей. Мы являемся официальным партнером концерна Grundfos, предоставляем оригинальную гарантию производителя, сопроводительную документацию (паспорта, сертификаты, инструкции по монтажу и эксплуатации) на все поставленное насосное оборудование. По вопросам связанным с техническими консультациями, заключением договора поставки, получением дополнительных льготных условий и преференций, возможно обращаться на почту: zakaz@nasosclub.ru
Спецификации
Испытания насоса на прочность!
Каждый из элементов, входящий в состав нового насоса фирмы Grundfos CR 125 был подвергнут заводским испытаниям, многократно превосходящим показатели реальных эксплуатационных условий. Анализ смоделированных конструкторами Grundfos виртуальных компьютерных моделей, проводился на основании выполненных точных расчётов. Испытания прототипов насосов, их составляющих компонентов (узлов, деталей), непосредственно насосов CR 125, прошли на современных стендах с поразительными результатами на прочность.
Насос CR 125 расширяет привычные границы!
Производство новых насосов с модульной конструкцией Grundfos CR 125 осуществляется на высокотехнологичных сборочных линиях предприятиях. Новая "линейка" Grundfos CR, позволяет расширить привычные границы, существенно повысить качество выпускаемой продукции за счёт разработанных методов производства, использования инновационного оборудования, проектирования. Внедрение в этапы производства лазерной резки исключающей дефекты, применение автоматизированной лазерной сварки с 3D сканером, позволило достигнуть совершенство линий и допусков.
Усовершенствованная гидравлическая система.
Во многом, благодаря применению новых технологий на различных этапах разработки нового насоса CR 125, удалось оптимизировать гидравлическую часть. Осуществление проектирования методом моделирования, многочисленные испытания созданных прототипов насоса, искусственно созданные трудные условиях эксплуатации для насоса CR 125, позволили разработать оптимизированную конструкцию гидравлической системы нового насосного агрегата. При моделировании, расчетах, испытаниях, тысячи созданных виртуальных прототипов деталей, входящих в состав проточной части насоса (лопасти, рабочее колеса, направляющие лопатки, проточные линий, каналы) позволили создать усовершенствованный насос Grundfos CR 125-2 A-F-A-E-HQQE.
Реализованные проекты в том числе с насосами Grundfos CR 125
Предложенное видео, демонстрирует широкий модельный ряд производителя Grundfos в линейке многоступенчатых, вертикальных насосов серии CR. Нами реализованы сотни договоров поставки для коммунального, строительного, энергетического сегмента рынка B2B. Безусловным приоритетом в работе, является выполнение договорных обязательств, внимательное сопровождение контракта, соблюдение сроков поставки, тщательная подготовка к отгрузке изготовленного оборудования поступившего на склад. Техническая компетенция инженеров компании, позволяет осуществлять оптимальный подбор насосов по рабочим точкам, комплектующих, узлов в сборе и запасных частей. Мы являемся официальным партнером концерна Grundfos, предоставляем оригинальную гарантию производителя, сопроводительную документацию (паспорта, сертификаты, инструкции по монтажу и эксплуатации) на все поставленное насосное оборудование. По вопросам связанным с техническими консультациями, заключением договора поставки, получением дополнительных льготных условий и преференций, возможно обращаться на почту: zakaz@nasosclub.ru
Спецификации
| Наименование продукта | CR 125-2 A-F-A-E-HQQE |
| № продукта | 99142574 |
| EAN код | 5712607540661 |
| Цена без НДС | UER 5671 |
| Технические данные | |
|---|---|
| Скорость насоса, при которой расчитаны его характеристики | 2961 об/м |
| Номинальный расход | 125 м³/ч |
| Номинальный напор | 51.3 м |
| Максимальный напор | 67.9 м |
| Рабочие колеса | 2 |
| Число рабочих колес с уменьшенным диаметром | 0 |
| Low NPSH | Нет |
| Расположение насоса при монтаже | ВЕРТИКАЛЬН. |
| Тип установки уплотнения | Одинарное |
| Код торцевого уплотнения вала | HQQE |
| Сертификаты | CE,EAC,UKCA |
| Approvals for drinking water | ACS,WRAS |
| Допуски по рабочим хар-кам | ISO9906:2012 3B |
| Тип исполнения | A |
| Модель | A |
| Охлаждение | IC 411 |
| Материалы | |
|---|---|
| Основание | Высокопрочный чугун с ШГ |
| EN 1563 EN-GJS-500-7 | |
| ASTM A536-84 65-45-12 | |
| Рабочее колесо | Нержавеющая сталь |
| Рабочее колесо, EN/DIN | EN 1.4301 |
| Рабочее колесо, AISI/ASTM | AISI 304 |
| Код материала | A |
| Код резины | E |
| Подшипник | WC/WC |
| Опорный подшипник | Graflon |
| Материал, сертифицирован по | Европейским стандартам |
| Монтаж | |
|---|---|
| Макс. температура окр. среды | 60 °C |
| Макс. рабочее давление | 16 бар |
| Макс. давление при заданной темп-ре | 16 бар / 120 °C |
| Стандарт трубного присоединения | DIN |
| Размер всасывающего патрубка | DN 150 |
| Размер напорного патрубка | DN 150 |
| Допустимое давление | PN 16 |
| Размер фланца электродвигателя | FF300 |
| Код присоединения | F |
| Жидкость | |
|---|---|
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | -20 .. 120 °C |
| Температура перекачиваемой жидкости | 20 °C |
| Плотность | 998.2 кг/м³ |
| Данные электрооборудования | |
|---|---|
| Стандарт электродвигателя | IEC |
| Тип электродвигателя | 180MB |
| Класс энергоэфф-ти | IE3 |
| Номинальная мощность - P2 | 22 кВт |
| Энергия (Р2), необходимая для насоса | 22 кВт |
| Частота питающей сети | 50 Hz |
| Номинальное напряжение | 3 x 380-415D/660-690Y В |
| Номинальный ток | 39.5/22.8 A |
| Пусковой ток | 830 % |
| Cos фи - характеристика мощности | 0.90-0.90 |
| Номинальная скорость | 2950 об/м |
| Энергоэффективность | IE3 92,7% |
| Эффективность электродвигателя при полной нагрузке | 92.7-92.7 % |
| Эффективность двигателя при 3/4 нагрузки | 93.7 % |
| Эффективность электродвигателя при 1/2 нагрузки | 94.4 % |
| Количество полюсов | 2 |
| Степень защиты (IEC 34-5) | 55 Dust/Jetting |
| Класс изоляции (IEC 85) | F |
| Встроенная защита электродвигателя | PTC |
| Номер электродвигателя | 85U17530 |
| Система управления | |
|---|---|
| Преобразователь частоты | Отсут. |
| Другое | |
|---|---|
| Минимальный индекс эффективности, MEI ≥ | 0.70 |
| Вес(Нетто) | 283 кг |
| Вес(Брутто) | 347 кг |
| Объем поставки | 1.14 м³ |
| Danish VVS No. | 386031020 |
| Finnish LVI No. | 4925544 |
| Разгрузочная гидропята | Нет |
| Cтрана происхождения | RU |
| ТН ВЭД ЕАЭС Код | 8413707500 |
Испытания насоса на прочность!
Каждый из элементов, входящий в состав нового насоса фирмы Grundfos CR 125 был подвергнут заводским испытаниям, многократно превосходящим показатели реальных эксплуатационных условий. Анализ смоделированных конструкторами Grundfos виртуальных компьютерных моделей, проводился на основании выполненных точных расчётов. Испытания прототипов насосов, их составляющих компонентов (узлов, деталей), непосредственно насосов CR 125, прошли на современных стендах с поразительными результатами на прочность.
Насос CR 125 расширяет привычные границы!
Производство новых насосов с модульной конструкцией Grundfos CR 125 осуществляется на высокотехнологичных сборочных линиях предприятиях. Новая "линейка" Grundfos CR, позволяет расширить привычные границы, существенно повысить качество выпускаемой продукции за счёт разработанных методов производства, использования инновационного оборудования, проектирования. Внедрение в этапы производства лазерной резки исключающей дефекты, применение автоматизированной лазерной сварки с 3D сканером, позволило достигнуть совершенство линий и допусков.
Усовершенствованная гидравлическая система.
Во многом, благодаря применению новых технологий на различных этапах разработки нового насоса CR 125, удалось оптимизировать гидравлическую часть. Осуществление проектирования методом моделирования, многочисленные испытания созданных прототипов насоса, искусственно созданные трудные условиях эксплуатации для насоса CR 125, позволили разработать оптимизированную конструкцию гидравлической системы нового насосного агрегата. При моделировании, расчетах, испытаниях, тысячи созданных виртуальных прототипов деталей, входящих в состав проточной части насоса (лопасти, рабочее колеса, направляющие лопатки, проточные линий, каналы) позволили создать усовершенствованный насос Grundfos CR 125-2 A-F-A-E-HQQE.
Остальные характеристики
| Тип насосов | Многоступенчатый, вертикальный насос |
|---|---|
| Максимальное рабочее давление, бар | 16 |
| Рабочая среда | Вода |
| Качество воды | Чистая вода |
| Напряжение питания, В | 3х380-415D/660-690V |
| Тип мотора | Grundfos Blueflux IE3 |
| Класс защиты насоса и электродвигателя | IP 55 |
| Температура перекачиваемой жидкости, °С | -40*C-+180*C |
| Размер присоединения | DN150 |
| Установка насоса | Системы водоснабжения, водоочистки, ирригация, технологические процессы |
| Установка насоса | Повышение давления в инженерных системах |
| Режим работы | Постоянная эксплуатация |
| Рабочее колесо | Нержавеющая сталь AISI 304 |
| Материал корпуса | Основание, головна часть- чугун с катафорезным покрытием |
| Уплотнение вала | HQQE -картиджевое, заменяемое, эластомеры EPDM |
| Страна | Grundfos Россия |
| Гарантия (лет) | 2 года |
| Назначение использования | Перекачивание, повышение давления воды в промышленных инженерных сетях |
| Сертификат соответствия | Дв |
| Тип изделия | Многоступенчатый насос Grundfos CR 125-2 A-F-A-E-HQQE |
| Заводская упаковка | Картонная коробка на деревянном паллете |
| Защита электродвигателя | Интегрированные терморезисторы PTC |
| Родина бренда | Дания |
Что делать если "вышел из строя" насос Grundfos CR 125-2?
Простой инженерной системы без многоступенчатого насоса- это однозначно потеря денежных средств. Безусловно важно срочно устранить проблему. Известны только два варианта для быстрого решения:
- необходимо купить новый насос
- выполнить ремонт сломанного насосного агрегата
Правильно сделать расчет экономического обоснования не сложно. Стоимость нового насоса CR 125 доступна в прайс листе производителя и естественно дороже ремонта.
Важным фактором является наличие на складе запасных частей для восстановления насоса. Все производимые концерном Grundfos многоступенчатые насосы тип CR 125 восстанавливаемые. Запасные части и узлы для центробежных насосов Grundfos производятся в полном объеме и доступны к заказу. Купить запчасти для вертикального насоса Grundfos CR 125-2 A-F-A-E-HQQE 15kW 3х380V (артикул 99142574), согласно заводской деталировке, возможно оперативно. Необходимо прислать фото шильдика насоса (заводская, металлическая табличка), расположенного на насосной части, реквизиты Вашей организации на почту: zakaz@nasosclub.ru
Основные запасные части Grundfos CR 125-2 A-F-A-E-HQQE 15kW 3х380V (артикул 99142574):
Основные запасные части Grundfos CR 125-2 A-F-A-E-HQQE 15kW 3х380V (артикул 99142574):
- Корпус насоса CR 125 Kit, Pump housing
- Рабочее колесо CR 125 Impeller Kit
- Комплект уплотнительных колец Kit, O-RING
- Двигатель, Kit Motor
- Вал насоса, Kit Shaft
- Подшипник Grundfos Spare, Ball bearing
- Торцевое уплотнение вала, Kit Shaft seal
- Рабочее колесо CR 125 Impeller Kit
- Комплект уплотнительных колец Kit, O-RING
- Двигатель, Kit Motor
- Вал насоса, Kit Shaft
- Подшипник Grundfos Spare, Ball bearing
- Торцевое уплотнение вала, Kit Shaft seal
- Набор камер CR 125 Kit, Chamber stack
- Pan head thread forming screw
- Ротор двигателя насоса CR 125
- Статор двигателя насоса CR 125
- Основание насоса CR 125
- Комплект быстроизнашивающихся деталей, Kit, Wear parts CR 125
- Напорная часть
- Щелевое уплотнение
- Фиксатор щелевого уплотнения
- Крышка в сборе с подшипником
- Всасывающая часть в комплекте
- Кожух муфты
- Насос Grundfos CR 125 без двигателя
Запчасти и узлы в сборе для ремонта сломанного насоса CR 125 подбирает сервисный инженер. По информации на шильдике определяется год производства, страна, завод, артикул запасной части. Далее, по номеру продукта определяется стоимость, наличие деталей на заводе, либо срок поставки в Россию. После предоставления полной информации, мы стараемся быстро обработать Ваши запросы.
- Pan head thread forming screw
- Ротор двигателя насоса CR 125
- Статор двигателя насоса CR 125
- Основание насоса CR 125
- Комплект быстроизнашивающихся деталей, Kit, Wear parts CR 125
- Напорная часть
- Щелевое уплотнение
- Фиксатор щелевого уплотнения
- Крышка в сборе с подшипником
- Всасывающая часть в комплекте
- Кожух муфты
- Насос Grundfos CR 125 без двигателя
Запчасти и узлы в сборе для ремонта сломанного насоса CR 125 подбирает сервисный инженер. По информации на шильдике определяется год производства, страна, завод, артикул запасной части. Далее, по номеру продукта определяется стоимость, наличие деталей на заводе, либо срок поставки в Россию. После предоставления полной информации, мы стараемся быстро обработать Ваши запросы.
Возможные аналоги:
Насос вертикальный для повышения давления CNP CDMF 120
Насос вертикальный для повышения давления VANDJORD CRV 120
Насос вертикальный для повышения давления Waterstry SB 120
Правильно подобрать аналог многоступенчатого насоса Grundfos CR 125-2 A-F-A-E-HQQE 15kW 3х380V (артикул 99142574) не сложно. Необходимо учитывать особенности модельного ряда различных производителей. Основными техническими показателями являются (расход рабочей среды в м3/час, напорная характеристика, мощность электрического мотора, габаритные размеры). Важно понимать цели и задачи которые необходимо выполнить насосному агрегату. Материалы корпуса насоса, гидравлической части, торцевого уплотнения, напрямую влияют на последующую эксплуатацию. Доверьте выбор производителя насоса компетентному инженеру.
Насос вертикальный для повышения давления CNP CDMF 120
Насос вертикальный для повышения давления VANDJORD CRV 120
Насос вертикальный для повышения давления Waterstry SB 120
Правильно подобрать аналог многоступенчатого насоса Grundfos CR 125-2 A-F-A-E-HQQE 15kW 3х380V (артикул 99142574) не сложно. Необходимо учитывать особенности модельного ряда различных производителей. Основными техническими показателями являются (расход рабочей среды в м3/час, напорная характеристика, мощность электрического мотора, габаритные размеры). Важно понимать цели и задачи которые необходимо выполнить насосному агрегату. Материалы корпуса насоса, гидравлической части, торцевого уплотнения, напрямую влияют на последующую эксплуатацию. Доверьте выбор производителя насоса компетентному инженеру.
