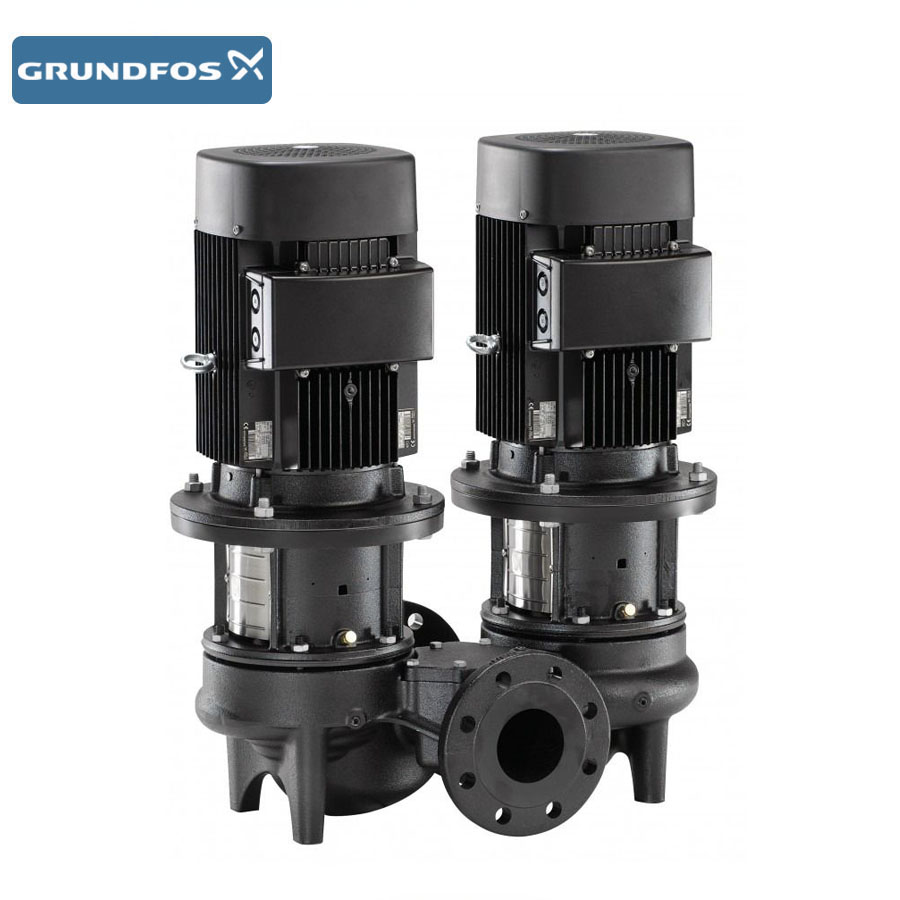

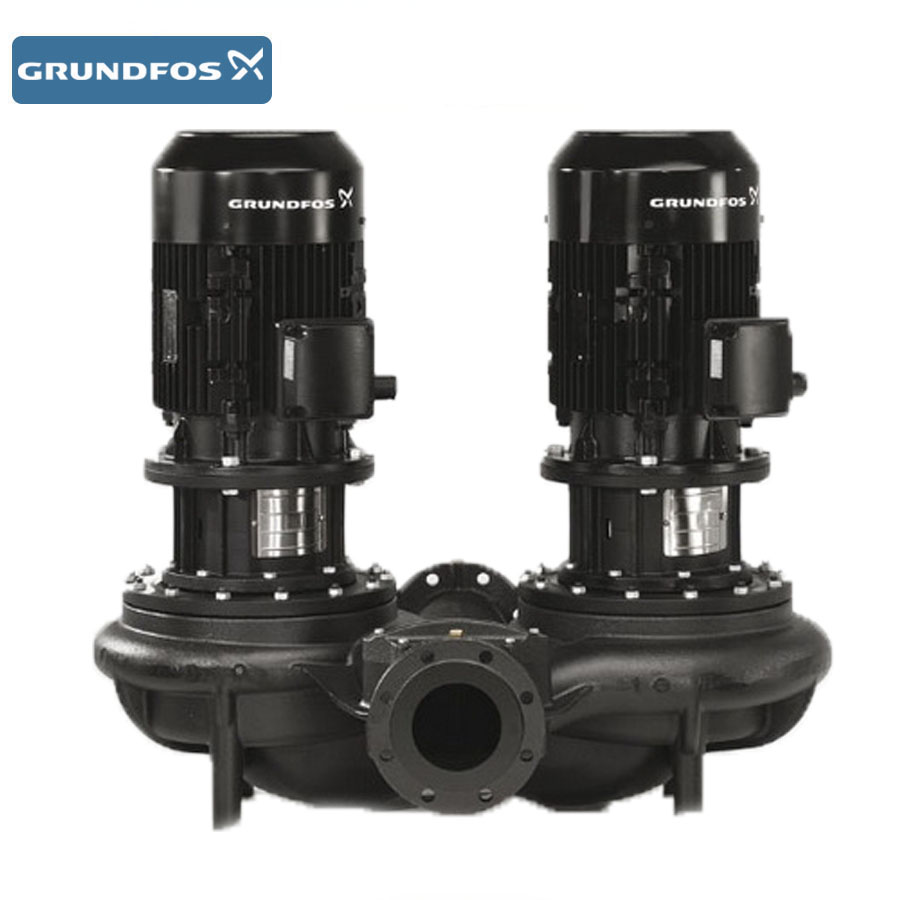

Насос центробежный сдвоенный "Ин-лайн" Grundfos TPD 50-60/4 A-F-A-BQQE 0,37kW 3х380V (артикул 98958089)
Конструкция насоса- вертикальная
Патрубки сконструированы в линию "In-Line"
Тип насоса - центробежный
Производитель- концерн Grundfos
Модель- Grundfos TPD 50-60/4 A-F-A-BQQE
0,37kW 3х380V (артикул 98958089)
Корпус насоса- чугун ENGJL 250
с защитным покрытием
Торцевое уплотнение- одинарное
Двигатель- Grundfos BLUEFLUX 3 х 400V
Класс энергоэффективности двигателя= IE3
Степень защиты- IP55
Количество оборотов в минуту- 1450
Родина бренда- королевство Дания
Страна производитель- Grundfos Россия
Спецификации
| Наименование продукта | TPD 50-60/4 A-F-A-BQQE |
| № продукта | 98958089 |
| EAN код | 5712604245569 |
| Цена | 1.978,00 UER |
| Технические данные | |
|---|---|
| Частота вращения | 1430 об/м |
| Номинальный расход | 17.1 м³/ч |
| Номинальный напор | 4.18 м |
| Макс гидростатический напор | 60 дм |
| Текущий диаметр рабочего колеса | 126 мм |
| Первичное уплотнение вала | BQQE |
| Допуск на рабочие хар-ки | ISO9906:2012 3B |
| Исполнение насоса | A |
| Модель | A |
| Материалы | |
|---|---|
| Корпус насоса | Чугун |
| Корпус насоса | EN-JL1040 |
| Корпус насоса | ASTM A48-40 B |
| Рабочее колесо | Нержавеющая сталь |
| Рабочее колесо | DIN W.-Nr. 1.4301 |
| Рабочее колесо | AISI 304 |
| Код материала | A |
| Монтаж | |
|---|---|
| Диапазон температуры окружающей среды | -30 .. 40 °C |
| Макс. рабочее давление | 10 бар |
| Трубное присоединение | DIN |
| Код присоединения | F |
| Соединение труб | DN 50 |
| Вход насоса | DN 50 |
| Выход насоса | DN 50 |
| Допустимое давление | PN 6/10 |
| Монтажная длина | 280 мм |
| Размер фланца электродвигателя | FT85 |
| Жидкость | |
|---|---|
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | -25 .. 120 °C |
| Температура перекачиваемой жидкости | 20 °C |
| Плотность | 998.2 кг/м³ |
| Данные электрооборудования | |
|---|---|
| Тип электродвигателя | 71B |
| Номинальная мощность - P2 | 2 x 0.37 кВт |
| Частота питающей сети | 50 Hz |
| Номинальное напряжение | 3 x 220-240D/380-415Y В |
| Номинальный ток | 1,90/1,10 A |
| Пусковой ток | 400-440 % |
| Cos фи - характеристика мощности | 0,77-0,67 |
| Номинальная скорость | 1400-1420 об/м |
| Энергоэффективность | 66,0% |
| Эффективность электродвигателя при полной нагрузке | 66.0 % |
| Эффективность двигателя при 3/4 нагрузки | 72.2 % |
| Эффективность электродвигателя при 1/2 нагрузки | 67.6 % |
| Количество полюсов | 4 |
| Класс защиты (IEC 34-5) | 55 Dust/Jetting |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Отсутс. |
| Номер электродвигателя | 86805102 |
| Другое | |
|---|---|
| Мин.показ.эффективн, MEI ≥ | 0.70 |
| ErP статус | EuP Отдельностоящий/Прод. |
| Нетто вес | 56.6 кг |
| Брутто вес | 63.6 кг |
| Объем упаковки | 0.12 м³ |
| Cтрана происхождения | HU |
| ТН ВЭД ЕАЭС Код | 8413705100 |
Предоставляемая литература
Для подрядных организаций, осуществляющих монтажные работы инженерных систем предоставляется исчерпывающая техническая информация о продукте. После заключения договора поставки, предоставляется полный пакет сопроводительных документов, паспорт на изделие, сертификат, оригинальный гарантийный талон, фирменный каталог. Для каждого насоса Grundfos TPD в технической литературе подробно указано:
- значение всех буквенных символов, надписей на изделии
- общие сведения о насосном агрегате
- области использования насоса Grundfos TPD 50-60/4 A-F-A-BQQE
- принцип действия, руководство по монтажу механической части
- подключение св сеть электрической части, пошаговый ввод насоса в эксплуатацию
- правильная эксплуатация, регламентированное техническое обслуживание
- указания по технике безопасности
Принцип действия сдвоенного насоса Grundfos TPD 50-60/4 A-F-A-BQQE
Патрубки насоса TPD сконструированы "In-ine" в одну линию. Принцип работы насосного агрегата основывается на повышении давления рабочей жидкости, которая перемещается от входного патрубка всасывания к напорному патрубку насоса. Повышение давления возникает от механической энергии вала электрического двигателя и ее передачи через муфту к валу насоса и далее к рабочей жидкости посредством вращения рабочего колеса. Направления потока жидкости происходит от входа к центру рабочего колеса и далее вдоль лопаток. При воздействии центробежной силы скорость потока жидкости стремительно возрастает, как следствие растет и кинетическая энергия, возникает повышение давления. Таким образом сдвоенные насосы Grundfos TPD являются центробежными, способны перекачивать горячую, холодную воду в промышленных инженерных системах.
Область использования Grundfos TPD 50-60/4 A-F-A-BQQE
- промышленные отопительные установки
- отопительные теплоцентрали
- в составе отопительных установок для жилых помещений
- в системах для обеспечения отопления жилых кварталов
- системы промышленного кондиционирования
- холодильные установки
- для выполнения технологических нужд промышленных предприятий
- для водоснабжения в моечных агрегатах
- в составе установок для подачи воды
Оперативная информация
Получить подробную консультацию, уточнить технические характеристики центробежного насоса, узнать стоимость, выполнить подбор насосного оборудования по рабочим точкам, осуществить замену насоса на аналог, купить насос Grundfos TPD 50-60/4 A-F-A-BQQE 0,37kW 3х380V (артикул 98958089) по низкой цене, возможно оперативно отправив запрос по почте zakaz@nasosclub.ru
| Тип насосов | Вертикальный насос "ин-лайн" |
|---|---|
| Рабочая среда | Вода |
| Качество воды | Чистая вода |
| Напряжение питания, В | 3х380 В, 50 Гц |
| Класс изоляции | F |
| Класс зашиты | 55 |
| Номинальная мощность, кВт | 0,37 |
| Температура перекачиваемой жидкости, °С | от 0 до +120 |
| Страна | Россия |
| Гарантия (лет) | 2 |
| Родина бренда | Дания |
|
|
|
|
Возможно ли подобрать аналог Grundfos TPD 50-60/4 A-F-A-BQQE ?Нашей организации требуется заменить сдвоенный насос на аналогичный! Как же часто в последнее время, звучит эта задача! В первую очередь нужно понимать, с какой целью клиенты интересуются заменой насоса Grundfos TPD 50-60/4 A-F-A-BQQE 0,37 kW 3х380V (артикул 98958089) на аналог? Основная задача- это снижение стоимости насоса, затрат на его установку (монтажные работы), затраты связанные с последующим сервисным обслуживанием. Необходимо знать, что любое удешевление стоимости оборудования на этапе производства, неминуемо влечет к потери качества продукта!Каким образом достигается низкая цена на насосный агрегат, из чего складывается конечная стоимость? |
