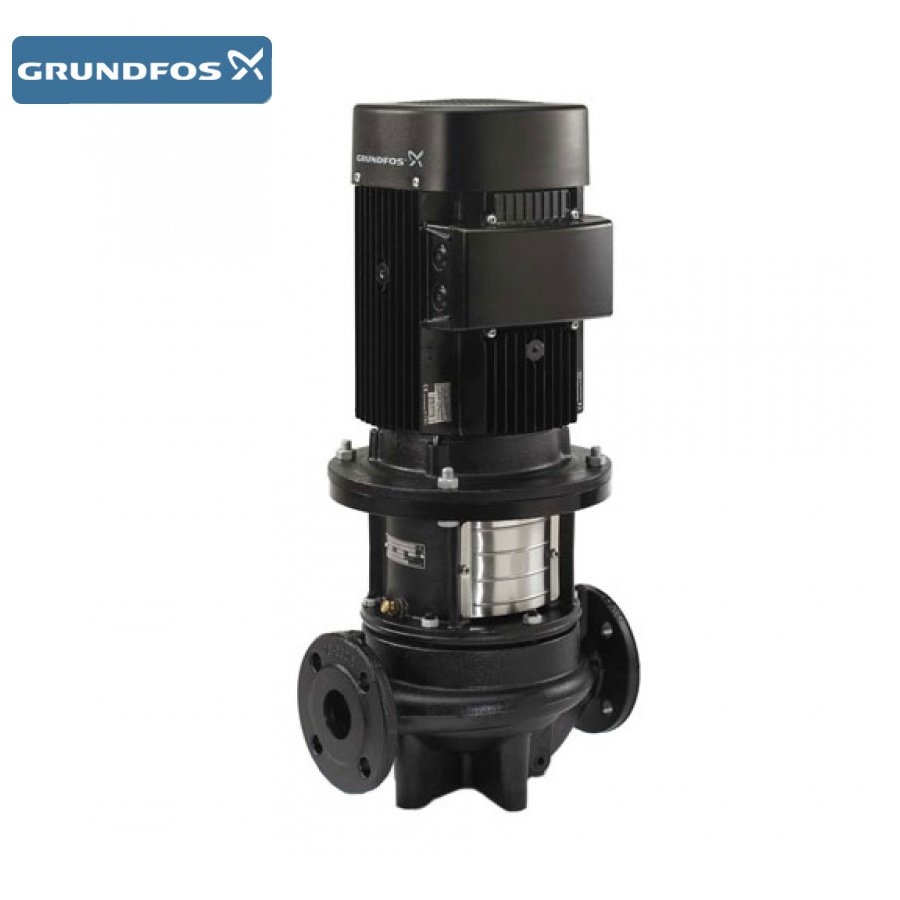

Насос центробежный "Ин-лайн" Grundfos TP 50-190/4 A-F-A-BAQE 2,2kW 3х380V (артикул 96087285)
сконструированными в линию "In-Line"
Тип насоса - центробежный, одинарный
Производитель- концерн Grundfos
Модель- Grundfos TP 50-190/4 A-F-A-BAQE
2,2kW 3х380V (артикул 96087285)
Материал корпуса- чугун ENGJL 250
с коррозионностойким покрытием
Торцевое уплотнение- одинарное
Двигатель- Grundfos BLUEFLUX 3 х 400V
Класс энергоэффективности двигателя= IE3
Степень защиты- IP55
Количество оборотов в минуту- 1450
Родина бренда- королевство Дания
Страна производитель- Grundfos Россия
Спецификации
Наименование продукта | TP 50-190/4 A-F-A-BAQE |
№ продукта | 96087285 |
EAN код | 5700395312515 |
Цена | 1.572,00 UER |
Технические данные | |
---|---|
Частота вращения | 1450 об/м |
Номинальный расход | 26.5 м³/ч |
Номинальный напор | 15.9 м |
Макс гидростатический напор | 190 дм |
Текущий диаметр рабочего колеса | 240 мм |
Первичное уплотнение вала | BAQE |
Допуск на рабочие хар-ки | ISO9906:2012 3B |
Исполнение насоса | A |
Модель | A |
Материалы | |
---|---|
Корпус насоса | Чугун |
Корпус насоса | EN-JL1040 |
Корпус насоса | ASTM A48-40 B |
Рабочее колесо | Чугун |
Рабочее колесо | EN-JL1030 |
Рабочее колесо | ASTM A48-30 B |
Код материала | A |
Монтаж | |
---|---|
Диапазон температуры окружающей среды | -30 .. 60 °C |
Макс. рабочее давление | 16 бар |
Стандартный фланец | DIN |
Код присоединения | F |
Соединение труб | DN 50 |
Вход насоса | DN 50 |
Выход насоса | DN 50 |
Допустимое давление | PN 16 |
Монтажная длина | 440 мм |
Размер фланца электродвигателя | FF215 |
Жидкость | |
---|---|
Рабочая жидкость | Вода |
Диапазон температур жидкости | 0 .. 120 °C |
Температура перекачиваемой жидкости | 20 °C |
Плотность | 998.2 кг/м³ |
Данные электрооборудования | |
---|---|
Тип электродвигателя | 100LB |
Класс энергоэфф-ти | IE3 |
Номинальная мощность - P2 | 2.2 кВт |
Энергия (Р2), необходимая для насоса | 2.2 кВт |
Частота питающей сети | 50 Hz |
Номинальное напряжение | 3 x 380-415D В |
Номинальный ток | 4.9 A |
Пусковой ток | 600-660 % |
Cos фи - характеристика мощности | 0,79-0,73 |
Номинальная скорость | 1450 об/м |
Энергоэффективность | IE3 86,7% |
Эффективность электродвигателя при полной нагрузке | 86.7 % |
Эффективность двигателя при 3/4 нагрузки | 87.7 % |
Эффективность электродвигателя при 1/2 нагрузки | 87.6 % |
Количество полюсов | 4 |
Класс защиты (IEC 34-5) | 55 Dust/Jetting |
Класс изоляции (IEC 85) | F |
Защита электродвигателя | Отсутс. |
Номер электродвигателя | 87270324 |
Другое | |
---|---|
Мин.показ.эффективн, MEI ≥ | 0.70 |
ErP статус | EuP Отдельностоящий/Прод. |
Нетто вес | 79 кг |
Брутто вес | 96 кг |
Объем упаковки | 0.39 м³ |
Cтрана происхождения | RU |
ТН ВЭД ЕАЭС Код | 8413705100 |
Для подрядных организаций, осуществляющих монтажные работы инженерных систем предоставляется исчерпывающая техническая информация о продукте. После заключения договора поставки, предоставляется полный пакет сопроводительных документов, паспорт изделия, сертификат, оригинальный гарантийный талон, каталог. В фирменном каталоге для насоса Grundfos TP 50-190/4 A-F-A-BAQE подробно указано:
- значение всех символов и надписей на изделии
- общие сведения о насосном агрегате
- области использования насоса Grundfos TP
- принцип действия, монтаж механической части
- подключение электрооборудования, ввод в эксплуатацию
- эксплуатация, техническое обслуживание Grundfos TP
- указания по технике безопасности
Принцип действия Grundfos TP 50-190/4 A-F-A-BAQE
Патрубки насоса TP сконструированы "In-ine" в одну линию. Принцип работы насосного агрегата основан на повышении давления рабочей жидкости, движущейся от входного патрубка всасывания к напорному патрубку насоса. Повышение давления возникает от механической энергии вала электрического двигателя и ее передачи через муфту к валу насоса и далее к рабочей жидкости посредством вращения рабочего колеса. Направления потока жидкости происходит от входа к центру рабочего колеса и далее вдоль лопаток. При воздействии центробежной силы скорость жидкости стремительно возрастает, как следствие растет и кинетическая энергия, возникает повышение давления. Таким образом одинарные насосы Grundfos TP являются центробежными, способны перекачивать горячую, холодную воду в промышленных инженерных системах.
Область использования Grundfos TP 50-190/4 A-F-A-BAQE
- промышленные отопительные установки
- отопительные теплоцентрали
- в составе отопительных установок для жилых помещений
- в системах для обеспечения отопления жилых кварталов
- системы промышленного кондиционирования
- холодильные установки
- для выполнения технологических нужд промышленных предприятий
- для водоснабжения в моечных агрегатах
- в составе установок для подачи воды
Оперативная информация
Получить подробную консультацию, уточнить технические характеристики центробежного насоса, узнать стоимость, выполнить подбор насосного оборудования по рабочим точкам, осуществить замену насоса на аналог, купить насос Grundfos TP 50-190/4 A-F-A-BAQE 2,2kW 3х380V (артикул 96087285) по низкой цене, возможно оперативно отправив запрос по почте zakaz@nasosclub.ru
Тип насосов | Вертикальный насос "ин-лайн" |
---|---|
Рабочая среда | Вода |
Качество воды | Чистая вода |
Напряжение питания, В | 3х380 В, 50 Гц |
Класс изоляции | F |
Класс зашиты | 55 |
Номинальная мощность, кВт | 2,2 |
Температура перекачиваемой жидкости, °С | от 0 до +120 |
Страна | Россия |
Гарантия (лет) | 2 |
Родина бренда | Дания |
|
|
- Вертикальный одноступенчатый насос Wilo Cronoline IL
- Вертикальный одноступенчатый насос CNP TD
- Вертикальный одноступенчатый насос Waterstry SCRV
- Вертикальный одноступенчатый насос VANDJORD TPV
С марта 2022 года, концерном Grundfos принято решение остановить поставки насосного оборудования, запасных частей и комплектующих в РФ. Однако, правильно подобрать аналог Насос центробежный "Ин-Лайн" Grundfos TP 50-190/4 A-F-A-BAQE 2,2kW 3х380V (артикул 96087285) не сложно. Основными техническими показателями насосного агрегата являются: производительность, напор, мощность двигателя, габаритные и соединительные размеры. Важно понимать цели и задачи, которые необходимо выполнить линейному насосу в гидравлической системе. Используемые материалы для создания центробежного насоса, контроль качества заводской сборки, наличие стендовых испытаний, напрямую влияют на последующую эффективную эксплуатацию. Доверьте выбор производителя вертикального насоса "ИН-ЛАЙН" нашему компетентному инженеру. Для подбора аналога насоса Grundfos TP, необходимо указать рабочую точку (напор в метрах, производительность в м3/час). Получить дополнительную консультацию возможно оперативно, запросы с реквизитами организации необходимо присылать на почту: zakaz@nasosclub.ru
