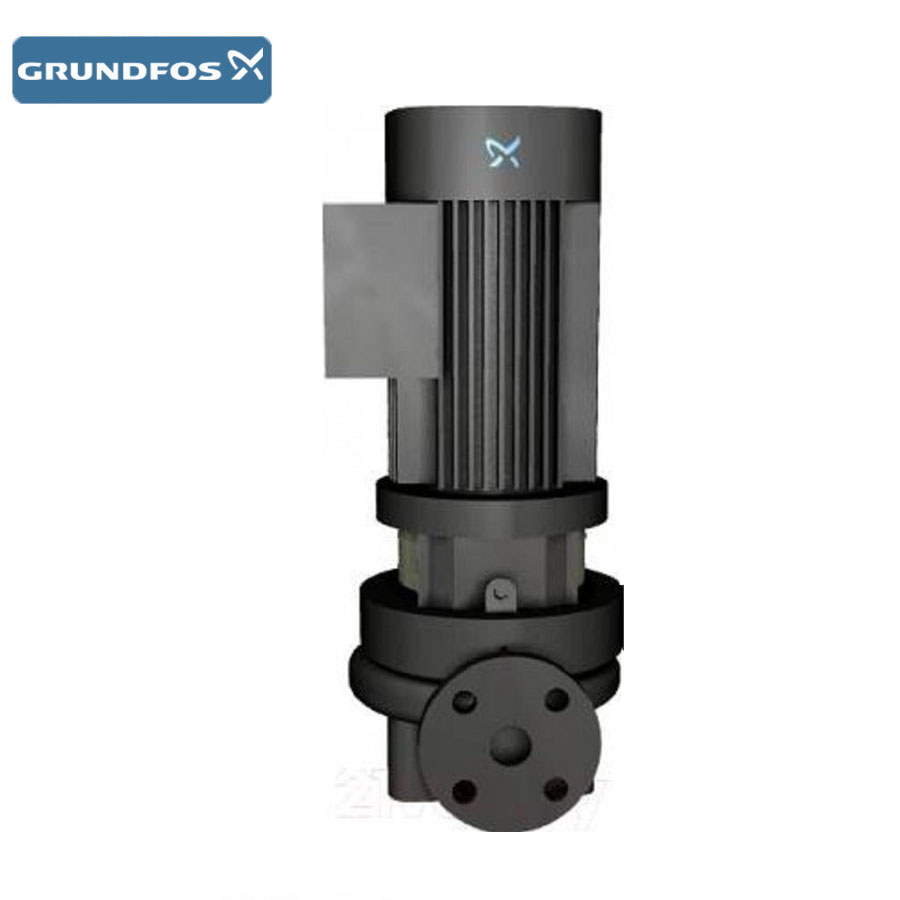

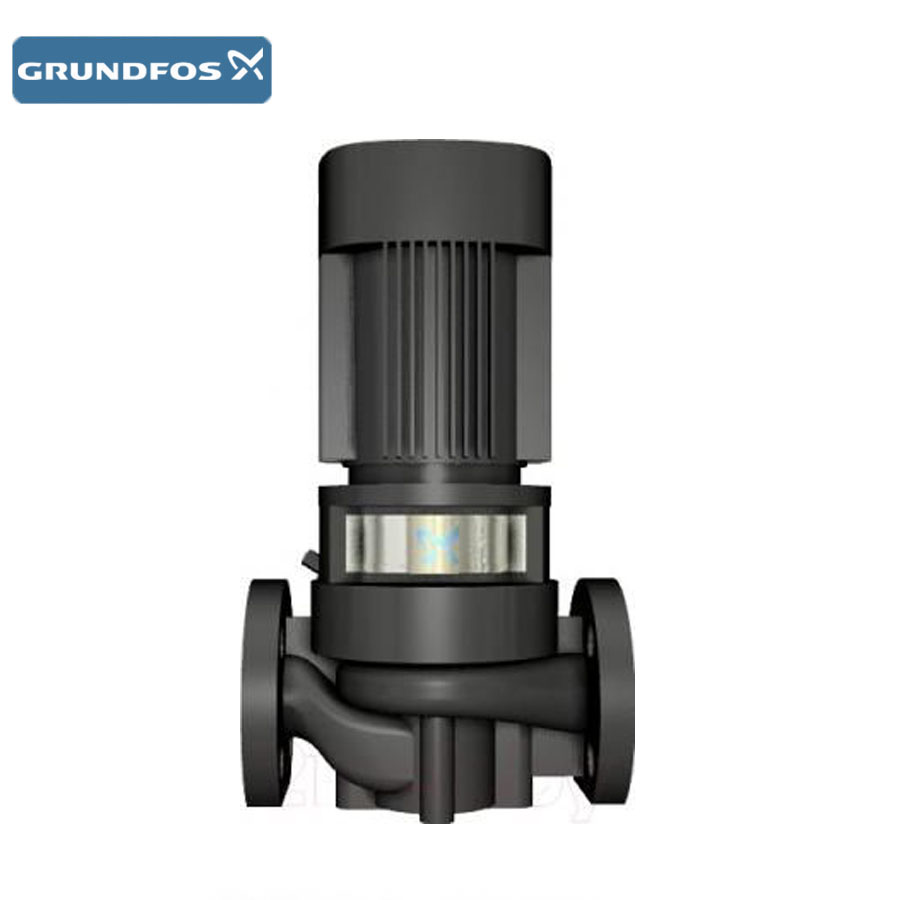

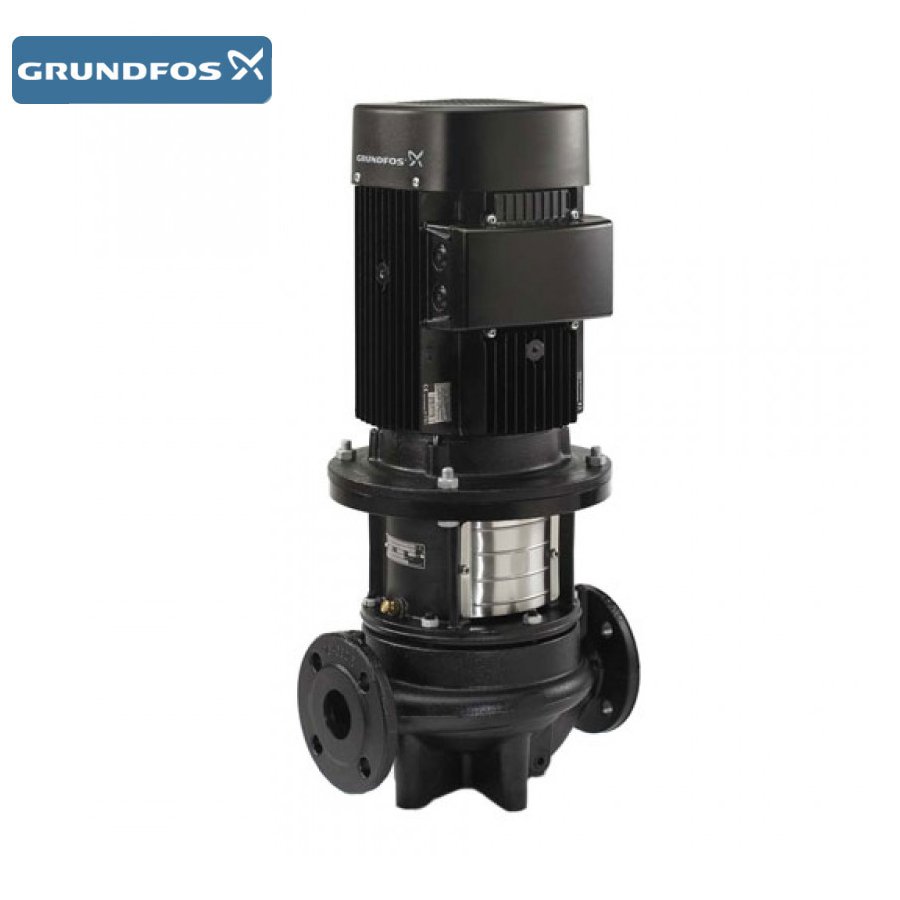

Насос центробежный "ин-лайн" Grundfos TP 40-90/4 A-F-A-BQBE 0,25kW 1х220V (артикул 99222334)
сконструированными в линию "In-Line"
Серия TP
Тип- центробежный, одинарный
Производитель- концерн Grundfos
Модель- Grundfos TP 40-90/4 A-F-A-BQBE
0,25kW 1х220V (артикул 99222334)
Материал корпуса- чугун EN-GJL150/200
Рабочее колесо насосного агрегата-
(композит- TP серия 100/сталь 1.4301- TP серия 200/
чугун- TP серия 300)
Щелевое уплотнение- сталь 1.4301/PTFE
Торцевое уплотнение- BUBE/BAQE
Двигатель- Grundfos BLUEFLUX 1 х 230V
Класс энергоэффективности двигателя= IE3
Родина бренда- королевство Дания
Страна производитель- Grundfos Россия
Спецификации
| Наименование продукта | TP 40-90/4 A-F-A-BQBE |
| № продукта | 99222334 |
| EAN код | 5712608959813 |
| Цена | 927,00 UER |
| Технические данные | |
|---|---|
| Частота вращения | 1370 об/м |
| Номинальный расход | 6 м³/ч |
| Номинальный напор | 5.1 м |
| Макс гидростатический напор | 90 дм |
| Текущий диаметр рабочего колеса | 145 мм |
| Первичное уплотнение вала | BQBE |
| Допуск на рабочие хар-ки | ISO9906:2012 3B |
| Исполнение насоса | A |
| Модель | A |
| Материалы | |
|---|---|
| Корпус насоса | Чугун |
| Корпус насоса | EN-JL1040 |
| Корпус насоса | ASTM A48-40 B |
| Рабочее колесо | Нержавеющая сталь |
| Рабочее колесо | DIN W.-Nr. 1.4301 |
| Рабочее колесо | AISI 304 |
| Код материала | A |
| Монтаж | |
|---|---|
| Диапазон температуры окружающей среды | -30 .. 40 °C |
| Макс. рабочее давление | 16 бар |
| Стандартный фланец | DIN |
| Код присоединения | F |
| Соединение труб | DN 40 |
| Вход насоса | DN 40 |
| Выход насоса | DN 40 |
| Допустимое давление | PN 16 |
| Монтажная длина | 320 мм |
| Размер фланца электродвигателя | FT85 |
| Жидкость | |
|---|---|
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | 0 .. 140 °C |
| Температура перекачиваемой жидкости | 20 °C |
| Плотность | 998.2 кг/м³ |
| Данные электрооборудования | |
|---|---|
| Тип электродвигателя | 71B |
| Класс энергоэфф-ти | NA |
| Номинальная мощность - P2 | 0.25 кВт |
| Энергия (Р2), необходимая для насоса | 0.25 кВт |
| Частота питающей сети | 50 Hz |
| Номинальное напряжение | 1 x 220-230 В |
| Номинальный ток | 2.14 A |
| Пусковой ток | 220 % |
| Cos фи - характеристика мощности | 0,97 |
| Номинальная скорость | 1350-1370 об/м |
| Эффективность электродвигателя при полной нагрузке | 57.0-55.0 % |
| Количество полюсов | 4 |
| Класс защиты (IEC 34-5) | 55 Dust/Jetting |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTO |
| Номер электродвигателя | 86215101 |
| Другое | |
|---|---|
| Мин.показ.эффективн, MEI ≥ | 0.70 |
| ErP статус | EuP Отдельностоящий/Прод. |
| Нетто вес | 27.7 кг |
| Брутто вес | 31.2 кг |
| Объем упаковки | 0.12 м³ |
| Cтрана происхождения | RU |
| ТН ВЭД ЕАЭС Код | 8413705100 |
- общие сведения о насосном агрегате
- области использования насоса Grundfos TP
- принцип действия, монтаж механической части
- подключение электрооборудования, ввод в эксплуатацию
- эксплуатация, техническое обслуживание Grundfos TP
- указания по технике безопасности
Принцип действия Grundfos TP 40-90/4 A-F-A-BQBE
Патрубки насоса TP сконструированы "In-ine" в одну линию. Принцип работы насосного агрегата основан на повышении давления рабочей жидкости, движущейся от входного патрубка всасывания к напорному патрубку насоса. Повышение давления возникает от механической энергии вала электрического двигателя и ее передачи через муфту к валу насоса и далее к рабочей жидкости посредством вращения рабочего колеса. Направления потока жидкости происходит от входа к центру рабочего колеса и далее вдоль лопаток. При воздействии центробежной силы скорость жидкости стремительно возрастает, как следствие растет и кинетическая энергия, возникает повышение давления. Таким образом одинарные насосы Grundfos TP являются центробежными, способны перекачивать горячую, холодную воду в промышленных инженерных системах.
Область использования Grindfos TP 40-90/4 A-F-A-BQBE
- промышленные отопительные установки
- отопительные теплоцентрали
- в составе отопительных установок для жилых помещений
- в системах для обеспечения отопления жилых кварталов
- системы промышленного кондиционирования
- холодильные установки
- для выполения технологических нужд промышленных предприятий
- для водоснабжения в моечных агрегатах
- в составе установок для подачи воды
Оперативная информация
Получить подробную консультацию, уточнить технические характеристики, узнать стоимость, выполнить подбор по рабочим точкам, осуществить замену насоса на аналог, купить насос Grundfos TP 40-90/4 A-F-A-BQBE 0,25kW 1х220V (артикул 99222334) по низкой цене, возможно по почте zakaz@nasosclub.ru
| Тип насосов | Вертикальный насос "ин-лайн" |
|---|---|
| Рабочая среда | Вода |
| Качество воды | Чистая вода |
| Напряжение питания, В | 3х230 В, 50 Гц |
| Класс изоляции | F |
| Класс зашиты | 55 |
| Номинальная мощность, кВт | 0,25 |
| Температура перекачиваемой жидкости, °С | от 0 до +120 |
| Страна | Россия |
| Гарантия (лет) | 2 |
| Родина бренда | Дания |
|
|
- Вертикальный одноступенчатый насос Wilo Cronoline IL
- Вертикальный одноступенчатый насос CNP TD
- Вертикальный одноступенчатый насос Waterstry SCRV
- Вертикальный одноступенчатый насос VANDJORD TPV
С марта 2023 года, концерном Grundfos принято решение остановить поставки насосного оборудования, запасных частей и комплектующих в РФ. Однако, правильно подобрать аналог Насос центробежный "Ин-Лайн" Grundfos TP 40-90/4 A-F-A-BQBE 0,25kW 1х220V (артикул 99222334) не сложно. Основными техническими показателями насосного агрегата являются: производительность, напор, мощность двигателя, габаритные и соединительные размеры. Важно понимать цели и задачи, которые необходимо выполнить линейному насосу в гидравлической системе. Используемые материалы для создания центробежного насоса, контроль качества заводской сборки, наличие стендовых испытаний, напрямую влияют на последующую эффективную эксплуатацию. Доверьте выбор производителя вертикального насоса "ИН-ЛАЙН" нашему компетентному инженеру. Для подбора аналога насоса Grundfos TP, необходимо указать рабочую точку (напор в метрах, производительность в м3/час). Получить дополнительную консультацию возможно оперативно, запросы с реквизитами организации необходимо присылать на почту: zakaz@nasosclub.ru
