Торцевое уплотнение вала для насоса LOWARA e-SVH
1
Запасная часть (ремкомплект)

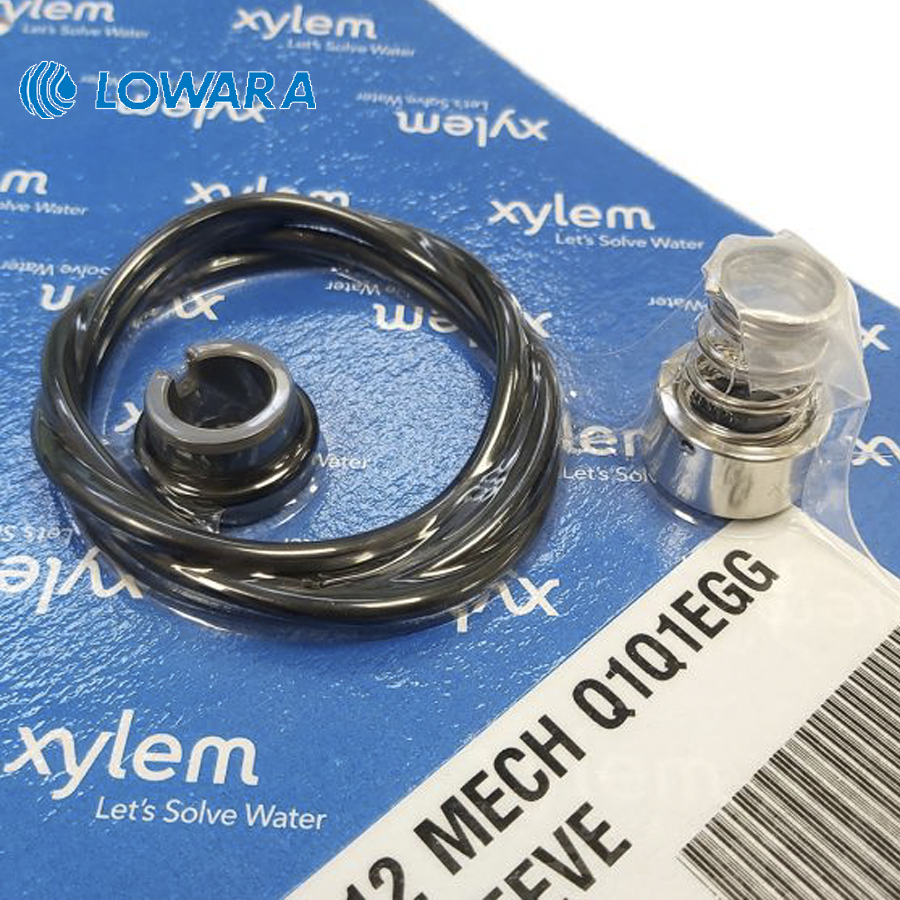

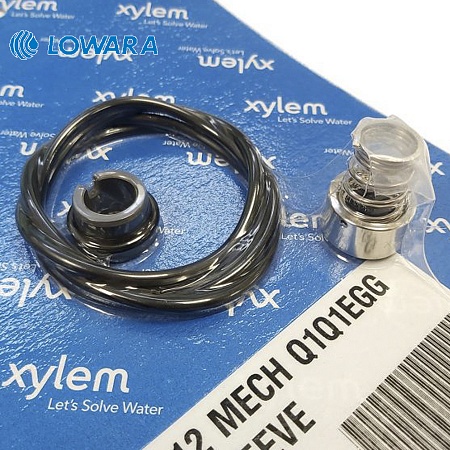

Торцевое уплотнение вала KIT SEAL

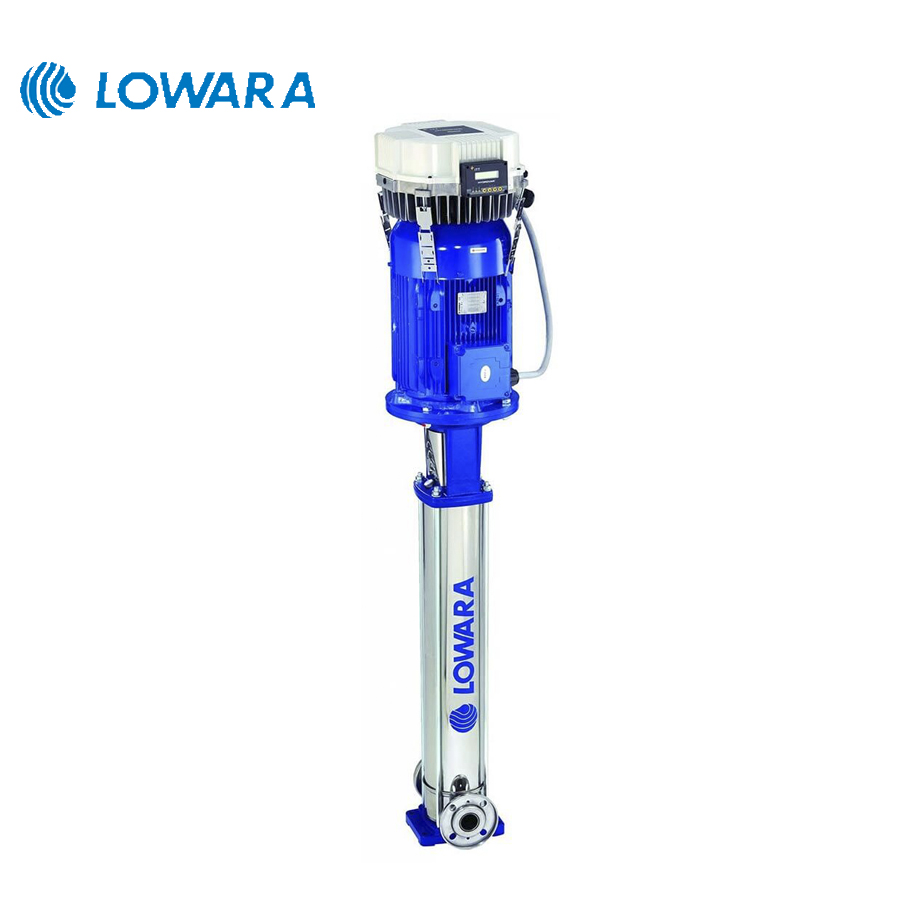

Насос многоступенчатый модель- LOWARA e-SVH
с контроллером Hydrovar
Требуемое количество уплотнений- 1 шт
Стандарт EN 12756 (ранее DIN 24960).
Диаметр вала- определяется по шильдику
Давление P1- 16 бар
Температурный режим- max.+70*С
Масса- 0,1 кг
Гарантия- 12 месяцев
Упаковка- заводской бокс
Производитель- LOWARA
Страна- Италия
Возможные аналоги- Burgmann, KROMA
Торцевое уплотнение вала KIT SEAL
Насос многоступенчатый модель- LOWARA e-SVH
с контроллером Hydrovar
Требуемое количество уплотнений- 1 шт
Стандарт EN 12756 (ранее DIN 24960).
Диаметр вала- определяется по шильдику
Давление P1- 16 бар
Температурный режим- max.+70*С
Масса- 0,1 кг
Гарантия- 12 месяцев
Упаковка- заводской бокс
Производитель- LOWARA
Страна- Италия
Возможные аналоги- Burgmann, KROMA
Особенности конструкции торцевого уплотнения LOWARA e-SVH:
В состав многоступенчатого насоса LOWARA e-SVH с контроллером Hydrovar, входит сбалансированное механическое уплотнение, которое можно легко заменить без отключения от трубопроводной магистрали и разборки самого агрегата. Модельный ряд включает следующие типа размеры: LOWARA 1 SVH, 3 SVH, 5 SVH, 10 SVH, 15 SVH, 22 SVH, 22 SVH, 46 SVH, 66 SVH, 92 SVH, 125 SVH с различным количеством рабочих ступеней и диаметром валов. Торцевое уплотнение подбирается индивидуально для каждого насоса по заводской табличке. Сбалансированное уплотнение фирмы LOWARA отвечает стандартам EN 12756 и ISO 3069.
Превосходство технологий:
- Конструкция кожуха камеры торцевого уплотнения насоса серии e-SVH предупреждает скопление воздуха в критическом пространстве, предшествующем торцевому уплотнению.
- Конструкция гнезда уплотнительного кольца позволяет легко демонтировать внешнюю муфту
- Подвижное для самостоятельного центрирования сменное изнашиваемое кольцо диффузора из технополимера PPS для химически агрессивных и высокотемпературных жидкостей
- Уменьшенное осевое усилие рабочего колеса для увеличения срока службы стандартного подшипника двигателя
- Промежуточный подшипник скольжения (карбид вольфрама/карбид кремния) подходит для тяжелых условий эксплуатации
- Доступная опция по запросу (высокотемпературное уплотнение до 180*C, исполнение для высокого давления до 40 бар
- Уникальные опции по запросу для насосов LOWARA e-SVH включают датчик вибрации i-Alert™, датчик сухого хода
Доступные материалы торцевого уплотнения насоса e-SVH:
- Торцевое уплотнение, комплект из материалов QBV (Карбид кремния, Графит, FPM) -Артикул KL01AAG
- Торцевое уплотнение, комплект из материалов QCT (Карбид кремния, Специальный графит, Teflon) -Артикул KL01ADB
- Торцевое уплотнение, комплект из материалов QQE (Карбид кремния, Карбид кремния, EPDM) -Артикул KL01AC7
- Торцевое уплотнение, комплект из материалов QQT (Карбид кремния, Карбид кремния, Teflon) -Артикул KL01ADD
- Торцевое уплотнение, комплект из материалов QQV (Карбид кремния, Карбид кремния, FPM) -Артикул KL01AC9
Роль торцевого уплотнения вала
По своей технической природе, центробежный насос со сквозным валом получается не полностью герметичен. Естественно, исключительно важной задачей является минимизировать возможные утечки перекачиваемой жидкости из рабочей полости насоса. На практике в 95% случаев в насосных агрегатах центробежного типа с вращающимися валами, в технической конструкции насоса установлено торцевое уплотнение.
Все-таки для чего же нужна эта запасная деталь в составе насоса и в чём её предназначение? По факту, получается создан специальный барьер, между внутренней частью насосного агрегата LOWARA e-SVH и окружающей атмосферной средой. В текущих реалиях, существует большой выбор торцевых уплотнений для различных типов центробежных насосов. Безусловно важно использовать оригинальные запасные части при выполнении ремонтных работ. Как правило, производитель насосного оборудования разрабатывает технологию, подбирает наиболее подходящие материалы, испытывает детали в составе насоса, для последующей оптимальной эксплуатации.
Уплотнение вала насоса включает в себя неподвижную и вращающуюся часть. Принцип технического действия основан на движении вращающейся части по смазочной пленке равной 0,00025 мм. Если специальная пленка становится значительно толще при эксплуатации, происходит утечка рабочей среды, если значительно тоньше, резко возрастают потери на трение, что неизбежно влечет к разрушению поверхностей уплотнения и разгерметизации конструкции, образуются течи. Таким образом жизненно важно своевременно менять торцевое уплотнение вала LOWARA e-SVH при регламентном ремонте.
Монтаж торцевого уплотнения
Производитель LOWARA рекомендует при повторном монтаже использовать исключительно новые оригинальные торцевые уплотнения. Хотя существуют европейские производители, которые специализируются на разработке и выпуске герметизирующего оборудования для концерна Grundfos, группы WILO, KSB по внутренним договорам аутсорсинга (например Burgmann, JONE CRANE, KROMA).
Для безупречного функционирования торцевых уплотнений необходимо:
- обеспечить защиту от прикосновения торцевых поверхностей
- выполнить подготовку поверхности вала насоса LOWARA e-SVH
- перед окончательной установкой торцевого уплотнения следует смочить скользящие поверхности специальным маслом
- монтаж сильфонных и торцевых уплотнений допускает обработку внутренней поверхности сильфона мыльной водой
- предотвратить повреждения резинового сильфона возможно предварительной установкой тонкой пленки (0,1- 0,3мм) вокруг конца вала.
Порядок взаимодействия:
Торцевое уплотнение (ремонтный комплект) является запасной частью насосного агрегата. Правильно определить модель ремкомплекта возможно по сервисному каталогу насоса. Доступ к технической литературе часто серьезно ограничен у потребителей, в этой связи требуется шильдик (заводская табличка) насоса LOWARA e-SVH. Важно подчеркнуть, что благодаря информации на шильдике, возможно правильно подобрать сервисный комплект с учетом диаметров и материалов, обеспечив 100% установку в посадочное положение Вашего насоса. Получить консультацию, выполнить подбор по заводской табличке, купить торцевое уплотнение вала LOWARA e-SVH, возможно "On-Line " отправив запрос на почту: zakaz@nasosclub.ru
В состав многоступенчатого насоса LOWARA e-SVH с контроллером Hydrovar, входит сбалансированное механическое уплотнение, которое можно легко заменить без отключения от трубопроводной магистрали и разборки самого агрегата. Модельный ряд включает следующие типа размеры: LOWARA 1 SVH, 3 SVH, 5 SVH, 10 SVH, 15 SVH, 22 SVH, 22 SVH, 46 SVH, 66 SVH, 92 SVH, 125 SVH с различным количеством рабочих ступеней и диаметром валов. Торцевое уплотнение подбирается индивидуально для каждого насоса по заводской табличке. Сбалансированное уплотнение фирмы LOWARA отвечает стандартам EN 12756 и ISO 3069.
Превосходство технологий:
- Конструкция кожуха камеры торцевого уплотнения насоса серии e-SVH предупреждает скопление воздуха в критическом пространстве, предшествующем торцевому уплотнению.
- Конструкция гнезда уплотнительного кольца позволяет легко демонтировать внешнюю муфту
- Подвижное для самостоятельного центрирования сменное изнашиваемое кольцо диффузора из технополимера PPS для химически агрессивных и высокотемпературных жидкостей
- Уменьшенное осевое усилие рабочего колеса для увеличения срока службы стандартного подшипника двигателя
- Промежуточный подшипник скольжения (карбид вольфрама/карбид кремния) подходит для тяжелых условий эксплуатации
- Доступная опция по запросу (высокотемпературное уплотнение до 180*C, исполнение для высокого давления до 40 бар
- Уникальные опции по запросу для насосов LOWARA e-SVH включают датчик вибрации i-Alert™, датчик сухого хода
Доступные материалы торцевого уплотнения насоса e-SVH:
- Торцевое уплотнение, комплект из материалов QBV (Карбид кремния, Графит, FPM) -Артикул KL01AAG
- Торцевое уплотнение, комплект из материалов QCT (Карбид кремния, Специальный графит, Teflon) -Артикул KL01ADB
- Торцевое уплотнение, комплект из материалов QQE (Карбид кремния, Карбид кремния, EPDM) -Артикул KL01AC7
- Торцевое уплотнение, комплект из материалов QQT (Карбид кремния, Карбид кремния, Teflon) -Артикул KL01ADD
- Торцевое уплотнение, комплект из материалов QQV (Карбид кремния, Карбид кремния, FPM) -Артикул KL01AC9
Роль торцевого уплотнения вала
По своей технической природе, центробежный насос со сквозным валом получается не полностью герметичен. Естественно, исключительно важной задачей является минимизировать возможные утечки перекачиваемой жидкости из рабочей полости насоса. На практике в 95% случаев в насосных агрегатах центробежного типа с вращающимися валами, в технической конструкции насоса установлено торцевое уплотнение.
Все-таки для чего же нужна эта запасная деталь в составе насоса и в чём её предназначение? По факту, получается создан специальный барьер, между внутренней частью насосного агрегата LOWARA e-SVH и окружающей атмосферной средой. В текущих реалиях, существует большой выбор торцевых уплотнений для различных типов центробежных насосов. Безусловно важно использовать оригинальные запасные части при выполнении ремонтных работ. Как правило, производитель насосного оборудования разрабатывает технологию, подбирает наиболее подходящие материалы, испытывает детали в составе насоса, для последующей оптимальной эксплуатации.
Уплотнение вала насоса включает в себя неподвижную и вращающуюся часть. Принцип технического действия основан на движении вращающейся части по смазочной пленке равной 0,00025 мм. Если специальная пленка становится значительно толще при эксплуатации, происходит утечка рабочей среды, если значительно тоньше, резко возрастают потери на трение, что неизбежно влечет к разрушению поверхностей уплотнения и разгерметизации конструкции, образуются течи. Таким образом жизненно важно своевременно менять торцевое уплотнение вала LOWARA e-SVH при регламентном ремонте.
Монтаж торцевого уплотнения
Производитель LOWARA рекомендует при повторном монтаже использовать исключительно новые оригинальные торцевые уплотнения. Хотя существуют европейские производители, которые специализируются на разработке и выпуске герметизирующего оборудования для концерна Grundfos, группы WILO, KSB по внутренним договорам аутсорсинга (например Burgmann, JONE CRANE, KROMA).
Для безупречного функционирования торцевых уплотнений необходимо:
- обеспечить защиту от прикосновения торцевых поверхностей
- выполнить подготовку поверхности вала насоса LOWARA e-SVH
- перед окончательной установкой торцевого уплотнения следует смочить скользящие поверхности специальным маслом
- монтаж сильфонных и торцевых уплотнений допускает обработку внутренней поверхности сильфона мыльной водой
- предотвратить повреждения резинового сильфона возможно предварительной установкой тонкой пленки (0,1- 0,3мм) вокруг конца вала.
Порядок взаимодействия:
Торцевое уплотнение (ремонтный комплект) является запасной частью насосного агрегата. Правильно определить модель ремкомплекта возможно по сервисному каталогу насоса. Доступ к технической литературе часто серьезно ограничен у потребителей, в этой связи требуется шильдик (заводская табличка) насоса LOWARA e-SVH. Важно подчеркнуть, что благодаря информации на шильдике, возможно правильно подобрать сервисный комплект с учетом диаметров и материалов, обеспечив 100% установку в посадочное положение Вашего насоса. Получить консультацию, выполнить подбор по заводской табличке, купить торцевое уплотнение вала LOWARA e-SVH, возможно "On-Line " отправив запрос на почту: zakaz@nasosclub.ru
Остальные характеристики
| Тип насосов | Многоступенчатый насос с контроллером LOWARA e-SVH |
|---|---|
| Максимальное рабочее давление, бар | 16 |
| Качество воды | Вода, техническая вода, растворы гликоля |
| Температура перекачиваемой жидкости, °С | max.+70*C |
| Размер присоединения | В зависимости от серии насоса e-SVH |
| Режим работы | Постоянная работа в составе насосного агрегата LOWARA e-SVH |
| Уплотнение вала | Заменяемое (сервисный ремкомплект) |
| Страна | Италия |
| Назначение использования | Герметизация вала со стороны мотора и со стороны насосной части |
| Сертификат соответствия | Да |
| Тип изделия | Торцевое уплотнение KIT SEAL LOWARA e-SVH |
| Заводская упаковка | Фирменный блистер |
| Родина бренда | Италия |
Уплотнение вала LOWARA e-SVH
Итальянский производитель LOWARA разработал надежное торцовое уплотнение для герметизации вала, используемое в многоступенчатых насосах серии e-SVH. Основной акцент направлен на максимальное удобство при техническом ремонте и регламентном обслуживании насосного агрегата. Монтажные болты не требуются, а легко заменяемая конструкция торцового уплотнения вала, реально минимизирует время простоя насоса при выполнении сервисных работ. Конструкция уплотнения LOWARA e-SVH обеспечивает плотное прилегание к валу и гарантирует полную герметизацию. Торцевые уплотнения необходимый элемент при вращении валов насосных агрегатов, они предотвращают возможные утечки перекачиваемой рабочей среды. В то же время оптимальная герметичность вала, обеспечиваемая торцевым уплотнением, служит для повышения рентабельности и эксплуатационной безопасности самого насосного агрегата. Массовая доля всех проводимых ремонтных работ с насосом e-SVH, связана с повреждением уплотнения. Замена запасной части на новую оригинальную деталь или сертифицированный аналог, обеспечивает безопасную и эффективную работу многоступенчатого насоса и Вашей системы в целом.Расширенные возможности:
При производстве насосного агрегата особенное внимание уделяется качеству сборки, которое обеспечивают в том числе грамотные конструкторские решения. Запасные детали в составе насоса, узлы и комплектующие разработаны с учетом возможной последующей замены при необходимости.
- Заменяемое торцевое уплотнение вала - это гарантированная простота установки в проектное положение и удобство при профилактических работах
- Технологичная конструкция - это демонтаж, последующая установка уплотнения без общего отключения агрегата от трубопровода
- Широкая производственная линейка запасных частей - это наличие всех типоразмеров уплотнений вала для линейки LOWARA e-SVH на складах
- Оптимальная техническая конструкция насоса - это эффективная, безупречная, длительная эксплуатация инженерной системы в целом
- Европейские стандарты - это возможность позволяющая подобрать аналог уплотнения вала насоса LOWARA e-SVH при необходимости
В свете европейских санкций, поставки оборудования LOWARA в настоящее время существенно затруднены. Ряд производственных предприятий из Европы приостановило деятельность на территории РФ. Для насоса фирмы LOWARA модель e-SVH, возможно подобрать аналог торцевого уплотнения вала для проведения оперативных ремонтных работ. Альтернативная замена оригинальной запасной части подбирается строго по шильдику насоса, использование Китайских подделок естественно запрещено. Соответствие размеров, материалов, параметров эксплуатации (износ, герметичность, температурное воздействие) обеспечивают производители KROMA, Burgmann, Jone Crane, AESSEAL, Roten.
- Заменяемое торцевое уплотнение вала - это гарантированная простота установки в проектное положение и удобство при профилактических работах
- Технологичная конструкция - это демонтаж, последующая установка уплотнения без общего отключения агрегата от трубопровода
- Широкая производственная линейка запасных частей - это наличие всех типоразмеров уплотнений вала для линейки LOWARA e-SVH на складах
- Оптимальная техническая конструкция насоса - это эффективная, безупречная, длительная эксплуатация инженерной системы в целом
- Европейские стандарты - это возможность позволяющая подобрать аналог уплотнения вала насоса LOWARA e-SVH при необходимости
В свете европейских санкций, поставки оборудования LOWARA в настоящее время существенно затруднены. Ряд производственных предприятий из Европы приостановило деятельность на территории РФ. Для насоса фирмы LOWARA модель e-SVH, возможно подобрать аналог торцевого уплотнения вала для проведения оперативных ремонтных работ. Альтернативная замена оригинальной запасной части подбирается строго по шильдику насоса, использование Китайских подделок естественно запрещено. Соответствие размеров, материалов, параметров эксплуатации (износ, герметичность, температурное воздействие) обеспечивают производители KROMA, Burgmann, Jone Crane, AESSEAL, Roten.
