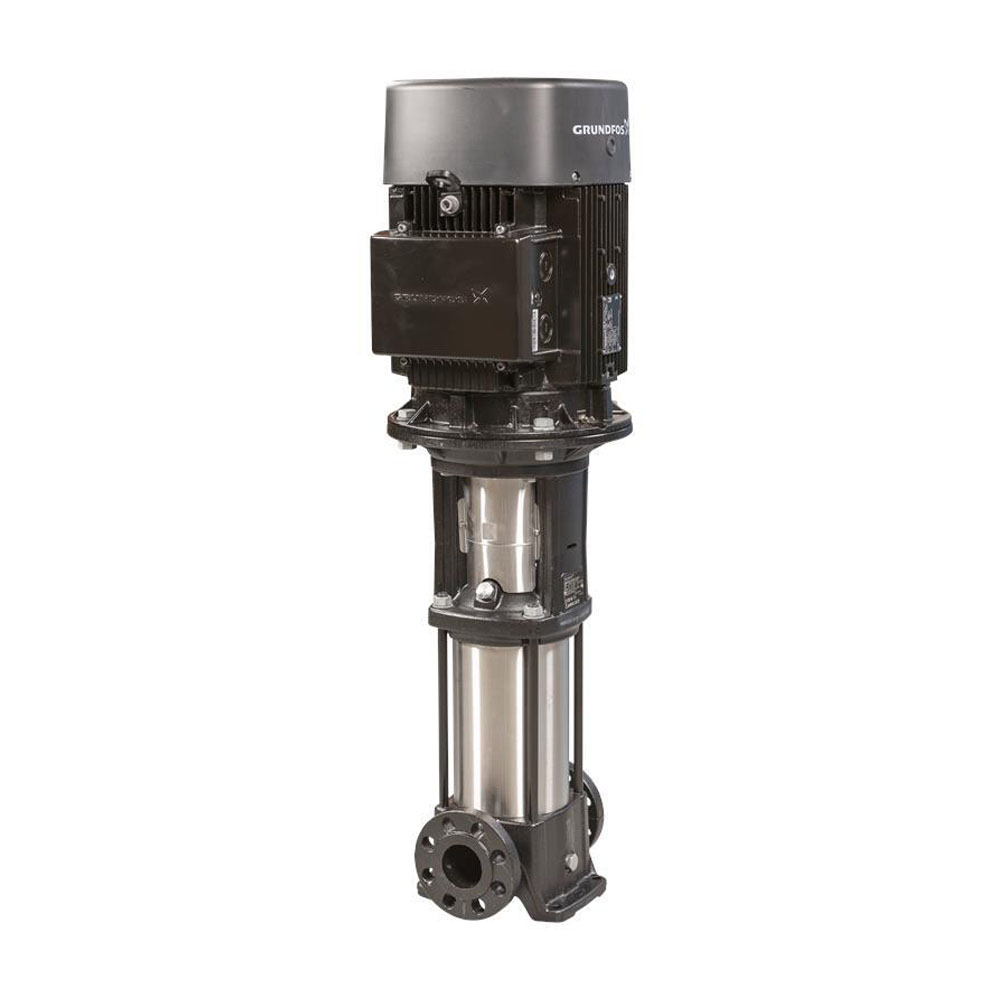

Вертикальный многоступенчатый насос Grundfos CR 185-6-3 A-F-A-E-HQQE 400D/690Y 50Hz (артикул 99143721)
Артикул:
99143721
Центробежный насос серия CR 185
Модель- Grundfos CR 185-6-3 A-F-A-E-HQQE 400D/690Y 50Hz
(артикул 99143721)
Тип насоса- вертикальный, многоступенчатый
Патрубки в линию- "In-Line"
Стандартный двигатель Grundfos BLUEFLUX
2900 оботоров в минуту IE-3
Электрическое подключение- трехфазное 3х400V
Гидравлика- нержавеющая сталь AISI304
Заменяемое торцевое уплотнение:
карбид кремния/карбид кремния (эластомеры)
HQQE- перекачивание чистой воды
Фланцевое соединение по DIN DN 200
Степень защиты насоса- стандарт IP55
По запросу- взрывозащищенное исполнение
Производитель- Grundfos
Модель- Grundfos CR 185-6-3 A-F-A-E-HQQE 400D/690Y 50Hz
(артикул 99143721)
Тип насоса- вертикальный, многоступенчатый
Патрубки в линию- "In-Line"
Стандартный двигатель Grundfos BLUEFLUX
2900 оботоров в минуту IE-3
Электрическое подключение- трехфазное 3х400V
Гидравлика- нержавеющая сталь AISI304
Заменяемое торцевое уплотнение:
карбид кремния/карбид кремния (эластомеры)
HQQE- перекачивание чистой воды
Фланцевое соединение по DIN DN 200
Степень защиты насоса- стандарт IP55
По запросу- взрывозащищенное исполнение
Производитель- Grundfos
Концерн Grundfos выпускает центробежные насосы промышленного типа с соосными патрубками в линию "In-Line" тип CR. Серия насосов CR 185 является флагманом модельного ряда CR. Обновление "линейки" продиктовано очередными техническими инновациями, свежими конструкторскими решениями. Современная "гидравлика" насоса- оптимизирована, улучшен коэффициент полезного действия. Мощный насос Grundfos CR 185 сконструирован профессионально, применим для различных областей использования в сегменте рынка "B2B". В комплектацию входит стандартный двигатель Grundfos BLUEFLUX класса IE3 (2900 об./мин.). Серия центробежных насосов Grundfos CR 185 имеет проточную часть (гидравлика) из хромоникелевой стали AISI 304, что позволяет эксплуатацию с "активными" рабочими средами. В состав насоса входит заменяемое торцевые уплотнение, фланцевые соединения по DIN DN200. Производственные предприятия нуждаются в перекачивании сложных рабочих сред для систем охлаждения инструмента металлорежущих станков, подачи смазочно-охлаждающих жидкостей, перекачивании различных растворов масел, спиртов. Область использования вертикальных насосов CR 185 от Grundfos захватывает системы водоподготовки, системы обратного осмоса, системы деминерализации, сверхтонкой фильтрации, системы очистных сооружений, водоснабжение. Промышленный насос тип Grundfos CR 185 надежен, долговечен, имеет безусловно высокий КПД. Получить консультацию, уточнить технические характеристики, купить насос Grundfos CR 185-6-3 A-F-A-E-HQQE 400D/690Y 50Hz (артикул 99143721) возможно "On-Line".
Реализованные проекты в том числе с насосами Grundfos CR 185
Предложенное видео, демонстрирует широкий модельный ряд производителя Grundfos в линейке многоступенчатых, вертикальных насосов серии CR. Нами реализованы сотни договоров поставки для коммунального, строительного, энергетического сегмента рынка B2B. Безусловным приоритетом в работе, является выполнение договорных обязательств, внимательное сопровождение контракта, соблюдение сроков поставки, тщательная подготовка к отгрузке изготовленного оборудования поступившего на склад. Техническая компетенция инженеров компании, позволяет осуществлять оптимальный подбор насосов по рабочим точкам, комплектующих, узлов в сборе и запасных частей. Мы являемся официальным партнером концерна Grundfos, предоставляем оригинальную гарантию производителя, сопроводительную документацию (паспорта, сертификаты, инструкции по монтажу и эксплуатации) на все поставленное насосное оборудование. По вопросам связанным с техническими консультациями, заключением договора поставки, получением дополнительных льготных условий и преференций, возможно обращаться на почту: zakaz@nasosclub.ru
Спецификации
Реализованные проекты в том числе с насосами Grundfos CR 185
Предложенное видео, демонстрирует широкий модельный ряд производителя Grundfos в линейке многоступенчатых, вертикальных насосов серии CR. Нами реализованы сотни договоров поставки для коммунального, строительного, энергетического сегмента рынка B2B. Безусловным приоритетом в работе, является выполнение договорных обязательств, внимательное сопровождение контракта, соблюдение сроков поставки, тщательная подготовка к отгрузке изготовленного оборудования поступившего на склад. Техническая компетенция инженеров компании, позволяет осуществлять оптимальный подбор насосов по рабочим точкам, комплектующих, узлов в сборе и запасных частей. Мы являемся официальным партнером концерна Grundfos, предоставляем оригинальную гарантию производителя, сопроводительную документацию (паспорта, сертификаты, инструкции по монтажу и эксплуатации) на все поставленное насосное оборудование. По вопросам связанным с техническими консультациями, заключением договора поставки, получением дополнительных льготных условий и преференций, возможно обращаться на почту: zakaz@nasosclub.ru
Спецификации
| Наименование продукта | CR 185-6-3 A-F-A-E-HQQE |
| № продукта | 99143721 |
| EAN код | 5712607561604 |
| Цена без НДС | UER 22674 |
| Технические данные | |
|---|---|
| Скорость насоса, при которой расчитаны его характеристики | 2984 об/м |
| Номинальный расход | 185 м³/ч |
| Номинальный напор | 190.4 м |
| Максимальный напор | 253.6 м |
| Рабочие колеса | 6 |
| Число рабочих колес с уменьшенным диаметром | 3 |
| Low NPSH | Нет |
| Расположение насоса при монтаже | ВЕРТИКАЛЬН. |
| Тип установки уплотнения | Одинарное |
| Код торцевого уплотнения вала | HQQE |
| Сертификаты | CE,EAC,UKCA |
| Approvals for drinking water | ACS,WRAS |
| Допуски по рабочим хар-кам | ISO9906:2012 3B |
| Тип исполнения | A |
| Модель | A |
| Охлаждение | IC 411 |
| Материалы | |
|---|---|
| Основание | Высокопрочный чугун с ШГ |
| EN 1563 EN-GJS-500-7 | |
| ASTM A536-84 65-45-12 | |
| Рабочее колесо | Нержавеющая сталь |
| Рабочее колесо, EN/DIN | EN 1.4401 |
| Рабочее колесо, AISI/ASTM | AISI 316 |
| Код материала | A |
| Код резины | E |
| Подшипник | WC/WC |
| Опорный подшипник | Graflon |
| Разгрузочная гидропята | SiC/WC |
| Материал, сертифицирован по | Европейским стандартам |
| Монтаж | |
|---|---|
| Макс. температура окр. среды | 55 °C |
| Макс. рабочее давление | 40 бар |
| Макс. давление при заданной темп-ре | 25 бар / 120 °C |
| 40 бар / 80 °C | |
| Стандарт трубного присоединения | DIN |
| Размер всасывающего патрубка | DN 200 |
| Размер напорного патрубка | DN 200 |
| Допустимое давление | PN 40 |
| Размер фланца электродвигателя | FF600 |
| Код присоединения | F |
| Жидкость | |
|---|---|
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | -20 .. 120 °C |
| Температура перекачиваемой жидкости | 20 °C |
| Плотность | 998.2 кг/м³ |
| Данные электрооборудования | |
|---|---|
| Стандарт электродвигателя | IEC |
| Тип электродвигателя | SIEMENS |
| Класс энергоэфф-ти | IE3 |
| Номинальная мощность - P2 | 132 кВт |
| Энергия (Р2), необходимая для насоса | 132 кВт |
| Частота питающей сети | 50 Hz |
| Номинальное напряжение | 3 x 380-420D/660-725Y В |
| Номинальный ток | 220/127 A |
| Пусковой ток | 720-720 % |
| Cos фи - характеристика мощности | 0.91 |
| Номинальная скорость | 2982 об/м |
| Энергоэффективность | IE3 95,4% |
| Эффективность электродвигателя при полной нагрузке | 95.4-95.4 % |
| Эффективность двигателя при 3/4 нагрузки | 95.5-95.5 % |
| Эффективность электродвигателя при 1/2 нагрузки | 95.2-95.2 % |
| Количество полюсов | 2 |
| Степень защиты (IEC 34-5) | IP55 |
| Класс изоляции (IEC 85) | F |
| Встроенная защита электродвигателя | PTC |
| Номер электродвигателя | 83U15246 |
| Система управления | |
|---|---|
| Преобразователь частоты | Отсут. |
| Другое | |
|---|---|
| Минимальный индекс эффективности, MEI ≥ | 0.70 |
| Вес(Нетто) | 1280 кг |
| Вес(Брутто) | 1510 кг |
| Объем поставки | 4.25 м³ |
| Разгрузочная гидропята | Да |
| Cтрана происхождения | DK |
| ТН ВЭД ЕАЭС Код | 8413707500 |
Очевидное превосходство:
- Серьезное увеличение производительности насоса
- Эксплуатация при серьезном давлении системы до PN 40
- Снижение турбулентности ка следствие снижение потерь
- Улучшенная гидравлика насоса
- Усовершенствованная техническая конструкция основания, патрубков
- Увеличенная гильза насоса, усилены крепежные элементы
- Разработан и внедрен улучшенный фонарь насоса
- Увеличенная эффективность работы всех узлов в составе гидравлики
- Сбалансированное торцевое уплотнение (легко заменяемое)
- Устройство компенсации осевых нагрузок
- При производстве проточной части выполняется лазерная сварка рабочих колес и камер
Остальные характеристики
| Тип насосов | Многоступенчатый насос с патрубками "In-Line" |
|---|---|
| Максимальное рабочее давление, бар | 16/25/40 в зависимости от выбора модели |
| Рабочая среда | Вода (растворы гликоля) |
| Качество воды | Чистая вода без абразивных включений |
| Тип мотора | Стандартный двигатель IE3 |
| Класс защиты насоса и электродвигателя | IP 55 |
| Температура перекачиваемой жидкости, °С | Диапазон -40*С-+180*С в зависимости от выбора модели |
| Размер присоединения | DN 200 |
| Установка насоса | Инженерная система здания |
| Режим работы | Постоянная эксплуатация |
| Тип ротора | "Сухой ротор" |
| Материал корпуса | Чугун с катафорезным покрытием EN-GJL-250 |
| Материал рабочего колеса | Нержавеющая сталь AISI 304 |
| Уплотнение вала | Пара трения карбид кремния/карбид кремния |
| Страна | Grundfos Россия |
| Гарантия (лет) | 2 года |
| Назначение использования | Перекачивание рабочих жидкостей для технологических процессов, повышение давления в трубопроводных сетях |
| Сертификат соответствия | Да |
| Тип изделия | Многоступенчатый насос Grundfos CR 185 |
| Заводская упаковка | Картонная коробка на деревянном паллете |
| Родина бренда | Дания |
Что делать если "вышел из строя" насос Grundfos CR 185-6-3?
Простой инженерной системы без многоступенчатого насоса- это однозначно потеря денежных средств. Безусловно важно срочно устранить проблему. Известны только два варианта для быстрого решения:
- необходимо купить новый насос
- выполнить ремонт сломанного насосного агрегата
Правильно сделать расчет экономического обоснования не сложно. Стоимость нового насоса CR 185 доступна в прайс листе производителя и естественно дороже ремонта.
Важным фактором является наличие на складе запасных частей для восстановления насоса. Все производимые концерном Grundfos многоступенчатые насосы тип CR 185 восстанавливаемые. Запасные части и узлы для центробежных насосов Grundfos производятся в полном объеме и доступны к заказу. Купить запчасти для вертикального насоса Grundfos CR 185-6-3 A-F-A-E-HQQE 400D/690Y 50Hz (артикул 99143721), согласно заводской деталировке, возможно оперативно. Необходимо прислать фото шильдика насоса (заводская, металлическая табличка), расположенного на насосной части, реквизиты Вашей организации на почту: zakaz@nasosclub.ru
Основные запасные части Grundfos CR 185-6-3 A-F-A-E-HQQE 400D/690Y 50Hz (артикул 99143721):
Основные запасные части Grundfos CR 185-6-3 A-F-A-E-HQQE 400D/690Y 50Hz (артикул 99143721):
- Корпус насоса CR 185 Kit, Pump housing
- Рабочее колесо CR 185 Impeller Kit
- Комплект уплотнительных колец Kit, O-RING
- Двигатель, Kit Motor
- Вал насоса, Kit Shaft
- Подшипник Grundfos Spare, Ball bearing
- Торцевое уплотнение вала, Kit Shaft seal
- Рабочее колесо CR 185 Impeller Kit
- Комплект уплотнительных колец Kit, O-RING
- Двигатель, Kit Motor
- Вал насоса, Kit Shaft
- Подшипник Grundfos Spare, Ball bearing
- Торцевое уплотнение вала, Kit Shaft seal
- Набор камер CR 185 Kit, Chamber stack
- Pan head thread forming screw
- Ротор двигателя насоса CR 185
- Статор двигателя насоса CR 185
- Основание насоса CR 185
- Комплект быстроизнашивающихся деталей, Kit, Wear parts CR 185
- Напорная часть
- Щелевое уплотнение
- Фиксатор щелевого уплотнения
- Крышка в сборе с подшипником
- Всасывающая часть в комплекте
- Кожух муфты
- Насос Grundfos CR 185 без двигателя
Запчасти и узлы в сборе для ремонта сломанного насоса CR 185 подбирает сервисный инженер. По информации на шильдике определяется год производства, страна, завод, артикул запасной части. Далее, по номеру продукта определяется стоимость, наличие деталей на заводе, либо срок поставки в Россию. После предоставления полной информации, мы стараемся быстро обработать Ваши запросы.
- Pan head thread forming screw
- Ротор двигателя насоса CR 185
- Статор двигателя насоса CR 185
- Основание насоса CR 185
- Комплект быстроизнашивающихся деталей, Kit, Wear parts CR 185
- Напорная часть
- Щелевое уплотнение
- Фиксатор щелевого уплотнения
- Крышка в сборе с подшипником
- Всасывающая часть в комплекте
- Кожух муфты
- Насос Grundfos CR 185 без двигателя
Запчасти и узлы в сборе для ремонта сломанного насоса CR 185 подбирает сервисный инженер. По информации на шильдике определяется год производства, страна, завод, артикул запасной части. Далее, по номеру продукта определяется стоимость, наличие деталей на заводе, либо срок поставки в Россию. После предоставления полной информации, мы стараемся быстро обработать Ваши запросы.
Возможные аналоги:
Насос вертикальный для повышения давления воды VANDJORD CRV 200
Насос вертикальный для повышения давления воды CNP CDMF 200
Насос вертикальный для повышения давления воды Waterstry SB(К) 200
Правильно подобрать аналог многоступенчатого насоса Grundfos CR 185-6-3 A-F-A-E-HQQE 400D/690Y 50Hz (артикул 99143721) не сложно. Необходимо учитывать особенности модельного ряда различных производителей. Основными техническими показателями являются (расход рабочей среды в м3/час, напорная характеристика, мощность электрического мотора, габаритные размеры). Важно понимать цели и задачи которые необходимо выполнить насосному агрегату. Материалы корпуса насоса, гидравлической части, торцевого уплотнения, напрямую влияют на последующую эксплуатацию. Доверьте выбор производителя насоса компетентному инженеру.
Насос вертикальный для повышения давления воды VANDJORD CRV 200
Насос вертикальный для повышения давления воды CNP CDMF 200
Насос вертикальный для повышения давления воды Waterstry SB(К) 200
Правильно подобрать аналог многоступенчатого насоса Grundfos CR 185-6-3 A-F-A-E-HQQE 400D/690Y 50Hz (артикул 99143721) не сложно. Необходимо учитывать особенности модельного ряда различных производителей. Основными техническими показателями являются (расход рабочей среды в м3/час, напорная характеристика, мощность электрического мотора, габаритные размеры). Важно понимать цели и задачи которые необходимо выполнить насосному агрегату. Материалы корпуса насоса, гидравлической части, торцевого уплотнения, напрямую влияют на последующую эксплуатацию. Доверьте выбор производителя насоса компетентному инженеру.
