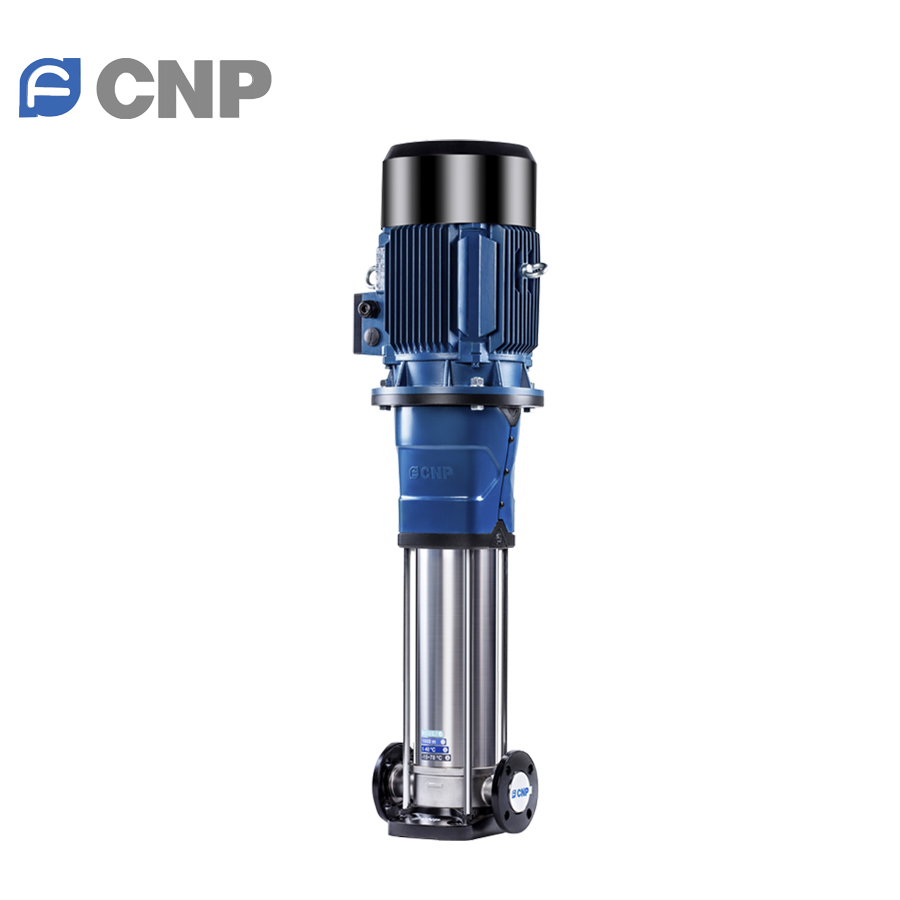

Вертикальный насос CNP CDM 215-5-3 A-2BFSWPC 132kW 3х380V 50Hz DN200 (артикул CDM215-5-3A-2BFSWPC)
Артикул:
CDM215-5-3A-2BFSWPC
Насос для повышения давления
Тип- вертикальный, многоступенчатый
Модель- CNP CDM 215-5-3 A-2BFSWPC 132kW 3х380V 50Hz
Артикул- CDM215-5-3A-2BFSWPC
Количество гидравлических ступеней, шт.- 5
Мощность двигателя, kW- 132
Сфера использования:
Фильтрация, водоснабжение, водоподготовка
охлаждение, отопление, очистка воды, ирригация
Перекачиваемые жидкости:
Вода, растворы гликоля, не агрессивные жидкости
Двигатель- двухполюсный 2900 об./мин.
Подключение- трехфазное 3x380V 50Hz
Класс энергоэффективности- IE3
Степень защиты- IP55
Максимальное давление- 25 бар
Производительность- 215 м3/час
Подключение:
Стандартный фланец по DIN- DN200
Страна- Китай
Тип- вертикальный, многоступенчатый
Модель- CNP CDM 215-5-3 A-2BFSWPC 132kW 3х380V 50Hz
Артикул- CDM215-5-3A-2BFSWPC
Количество гидравлических ступеней, шт.- 5
Мощность двигателя, kW- 132
Сфера использования:
Фильтрация, водоснабжение, водоподготовка
охлаждение, отопление, очистка воды, ирригация
Перекачиваемые жидкости:
Вода, растворы гликоля, не агрессивные жидкости
Двигатель- двухполюсный 2900 об./мин.
Подключение- трехфазное 3x380V 50Hz
Класс энергоэффективности- IE3
Степень защиты- IP55
Максимальное давление- 25 бар
Производительность- 215 м3/час
Подключение:
Стандартный фланец по DIN- DN200
Страна- Китай
0 руб. (цена по запросу)
Наличие
Нет
| Основной склад (г. Москва, ул. Талдомская 2Г) | Нет |
| Склад (Склад) | Нет |
>
Сравнить
<span style="font-size: 14pt;">Область использования:</span><br>
Объекты коммунального или промышленного назначения, жилые комплексы и производственные предприятия, невозможно представить без инженерных систем. Отопление, водоснабжение, кондиционирование, пожаротушение- эти системы обязательно присутствуют во всех современных зданиях. Надежные многоступенчатые насосы способны перекачивать различные жидкости, обеспечивать перекачивание теплоносителя в инженерных сетях. Вертикальный насос фирмы CNP модель <b>CDМ 215</b> подходит для эксплуатации в системах повышения давления, пожаротушения, отопления, охлаждения, фильтрации и водоподготовки. Производственные предприятия нуждаются в высоконапорных насосах для решения задач в сложных технологических процессах. Насос CNP CDM 215-4 способен работать с различными рабочими средами без твердых примесей и абразивных включений. В конструкцию <b>CNP CDM 215-4 FSWPC </b>110kW 3х380V 50Hz DN150 (артикул 111111111), входят рабочие ступени, которые состоят из рабочих колес, диффузоров изготовленных из хромоникелевой стали AISI 304 (по запросу AISI 316). Количество ступеней в составе гидравлической части, зависит от выбранной модели насоса. Они устанавливаются в цилиндрический корпус насосного агрегата. Корпус выполнен из прочного чугуна с защитным лакокрасочным покрытием черного цвета. При помощи стяжных болтов надежно скоммутировано основание и головная часть агрегата. <br>
<br>
<img width="1024" alt="777.jpg" src="/upload/medialibrary/cba/no23bnwbe5273f7eexasmde813413r91.jpg" height="412" title="777.jpg"><br>
<span style="font-size: 14pt;">Расшифровка типового обозначения:</span><br>
Насос для повышения давления CNP CDM 215-4 FSWPC 110kW 3х380V 50Hz DN150 (артикул 111111111)<br>
CNP- производитель насосного оборудования (NaIIfang Pump Industry Cо.,Ltd) Китай<br>
CDM- модель вертикального многоступенчатого насоса с парубками в одну линию<br>
215 -производительность (номинальная подача в м3/час)<br>
4 -количество рабочих ступеней центробежного насоса<br>
F -фланец<br>
S -стандартное исполнение<br>
W -50Hz <br>
S -проточная часть из хромоникелевой стали SS304<br>
С -стандартный температурный режим до 70*С<br>
110kW -мощность электрического мотора<br>
Стандартный фланец PN25 DN150<br>
3х380V -трехфазное подключение в электрическую сеть<br>
50Hz -частота тока <br>
DN150 -диаметр фланцевого подключения по DIN<br>
Артикул CDM200-4FSWPC -номер продукта по каталогу производителя<br>
Используемые материалы CDM:<br>
Головная часть насоса, основание -чугун HT200<br>
Корпус насоса -чугун HT 200<br>
Гидравлическая часть (камеры, рабочие колеса, диффузоры) -сталь AISI 304<br>
<span style="font-size: 14pt;">Двигатель в составе насоса CNP CDM 215</span><br>
Современный, двухполюсный электродвигатель с воздушным охлаждением в составе насосного агрегата <b>CDM 215</b>, имеет класс энергоэффективности IE3. Основными критериями являются тишина при эксплуатации, высокая энергоэффективность, максимальная экологичность, превосходный КПД. Насосный агрегат CDM оснащен двигателем 2900 об./мин., который расположен вертикально на насосной части. Вал двигателя соединяется с валом насоса через специальную муфту. Стандартный асинхронный двигатель имеет степень защиты -IP55, класс изоляции -F, трехфазное подключение в сеть 3х380V 50Hz. При необходимости возможно установить выносной блок частотного регулирования, например модель PD ES. Для моторов мощностью до 11 кW, преобразователь частоты крепиться непосредственно на двигатель насоса CDM. Двигатели у насосов мощностью более 11kW комплектуются отдельно стоящим частотником. Подключение возможно при удаленности до 10 метров от насоса.<br>
<span style="font-size: 14pt;">Технические характеристики CNP CDM 215</span><br>
Серийное производство многоступенчатых электронасосных агрегатов основано на штамповке и лазерной сварке из листов нержавеющей стали AISI 304 (гидравлическая часть насоса). Конструкция насоса CDM вертикальная, патрубки всасывания и напора расположены в одну линию (In-Line), выполнены из чугуна (ASTM25B). Доступны к заказу различные варианты комплектации материалов (сталь AISI 304, AISI 316). Широкий модельный ряд серии <b>CNP </b><b>CDM 215</b>, позволяет оптимально подобрать насос для индивидуальной проектной задачи. Количество рабочих ступеней составляет от 1 до 13 штук. Масса насоса составляет от 33 до 205 кг в зависимости от конкретной модели.<br>
В целом возможно подобрать аналог любому европейскому бренду, так как диапазон рабочих характеристик производственной программы CNP, позволяет без труда выбрать насос для следующих рабочих характеристик:<br>
Максимальная производительность до 240 м3/ч<br>
Максимальный напор до 305 метров<br>
Мощность электрического двигателя до 200kW<br>
Высота над уровнем моря до 1000 метров <br>
Температура окружающей среды до +40 °С (по запросу до +120°С)<br>
Максимальное давление корпуса не менее 16 бар (по запросу до 40 бар)<br>
Индекс минимальной эффективности MEI>0.7<br>
<span style="font-size: 14pt;">Порядок взаимодействия</span><br>
Для правильного выбора насосного агрегата необходимо заполнить опросный лист. Задачи связанные с подбором насоса, заменой на аналог, требуют рабочий точки (производительность м3/час, напорная характеристика в метрах). Получить техническую консультацию, правильно определить модель, подобрать аналог, <b>купить насос CNP CDM 215-4 FSWPC </b>110kW 3х380V 50Hz DN150 (артикул CDM200-4FSWPC), возможно On-Line: <a href="mailto:zakaz@nasosclub.ru">zakaz@nasosclub.ru</a>
Объекты коммунального или промышленного назначения, жилые комплексы и производственные предприятия, невозможно представить без инженерных систем. Отопление, водоснабжение, кондиционирование, пожаротушение- эти системы обязательно присутствуют во всех современных зданиях. Надежные многоступенчатые насосы способны перекачивать различные жидкости, обеспечивать перекачивание теплоносителя в инженерных сетях. Вертикальный насос фирмы CNP модель <b>CDМ 215</b> подходит для эксплуатации в системах повышения давления, пожаротушения, отопления, охлаждения, фильтрации и водоподготовки. Производственные предприятия нуждаются в высоконапорных насосах для решения задач в сложных технологических процессах. Насос CNP CDM 215-4 способен работать с различными рабочими средами без твердых примесей и абразивных включений. В конструкцию <b>CNP CDM 215-4 FSWPC </b>110kW 3х380V 50Hz DN150 (артикул 111111111), входят рабочие ступени, которые состоят из рабочих колес, диффузоров изготовленных из хромоникелевой стали AISI 304 (по запросу AISI 316). Количество ступеней в составе гидравлической части, зависит от выбранной модели насоса. Они устанавливаются в цилиндрический корпус насосного агрегата. Корпус выполнен из прочного чугуна с защитным лакокрасочным покрытием черного цвета. При помощи стяжных болтов надежно скоммутировано основание и головная часть агрегата. <br>
<br>
<img width="1024" alt="777.jpg" src="/upload/medialibrary/cba/no23bnwbe5273f7eexasmde813413r91.jpg" height="412" title="777.jpg"><br>
<span style="font-size: 14pt;">Расшифровка типового обозначения:</span><br>
Насос для повышения давления CNP CDM 215-4 FSWPC 110kW 3х380V 50Hz DN150 (артикул 111111111)<br>
CNP- производитель насосного оборудования (NaIIfang Pump Industry Cо.,Ltd) Китай<br>
CDM- модель вертикального многоступенчатого насоса с парубками в одну линию<br>
215 -производительность (номинальная подача в м3/час)<br>
4 -количество рабочих ступеней центробежного насоса<br>
F -фланец<br>
S -стандартное исполнение<br>
W -50Hz <br>
S -проточная часть из хромоникелевой стали SS304<br>
С -стандартный температурный режим до 70*С<br>
110kW -мощность электрического мотора<br>
Стандартный фланец PN25 DN150<br>
3х380V -трехфазное подключение в электрическую сеть<br>
50Hz -частота тока <br>
DN150 -диаметр фланцевого подключения по DIN<br>
Артикул CDM200-4FSWPC -номер продукта по каталогу производителя<br>
Используемые материалы CDM:<br>
Головная часть насоса, основание -чугун HT200<br>
Корпус насоса -чугун HT 200<br>
Гидравлическая часть (камеры, рабочие колеса, диффузоры) -сталь AISI 304<br>
<span style="font-size: 14pt;">Двигатель в составе насоса CNP CDM 215</span><br>
Современный, двухполюсный электродвигатель с воздушным охлаждением в составе насосного агрегата <b>CDM 215</b>, имеет класс энергоэффективности IE3. Основными критериями являются тишина при эксплуатации, высокая энергоэффективность, максимальная экологичность, превосходный КПД. Насосный агрегат CDM оснащен двигателем 2900 об./мин., который расположен вертикально на насосной части. Вал двигателя соединяется с валом насоса через специальную муфту. Стандартный асинхронный двигатель имеет степень защиты -IP55, класс изоляции -F, трехфазное подключение в сеть 3х380V 50Hz. При необходимости возможно установить выносной блок частотного регулирования, например модель PD ES. Для моторов мощностью до 11 кW, преобразователь частоты крепиться непосредственно на двигатель насоса CDM. Двигатели у насосов мощностью более 11kW комплектуются отдельно стоящим частотником. Подключение возможно при удаленности до 10 метров от насоса.<br>
<span style="font-size: 14pt;">Технические характеристики CNP CDM 215</span><br>
Серийное производство многоступенчатых электронасосных агрегатов основано на штамповке и лазерной сварке из листов нержавеющей стали AISI 304 (гидравлическая часть насоса). Конструкция насоса CDM вертикальная, патрубки всасывания и напора расположены в одну линию (In-Line), выполнены из чугуна (ASTM25B). Доступны к заказу различные варианты комплектации материалов (сталь AISI 304, AISI 316). Широкий модельный ряд серии <b>CNP </b><b>CDM 215</b>, позволяет оптимально подобрать насос для индивидуальной проектной задачи. Количество рабочих ступеней составляет от 1 до 13 штук. Масса насоса составляет от 33 до 205 кг в зависимости от конкретной модели.<br>
В целом возможно подобрать аналог любому европейскому бренду, так как диапазон рабочих характеристик производственной программы CNP, позволяет без труда выбрать насос для следующих рабочих характеристик:<br>
Максимальная производительность до 240 м3/ч<br>
Максимальный напор до 305 метров<br>
Мощность электрического двигателя до 200kW<br>
Высота над уровнем моря до 1000 метров <br>
Температура окружающей среды до +40 °С (по запросу до +120°С)<br>
Максимальное давление корпуса не менее 16 бар (по запросу до 40 бар)<br>
Индекс минимальной эффективности MEI>0.7<br>
<span style="font-size: 14pt;">Порядок взаимодействия</span><br>
Для правильного выбора насосного агрегата необходимо заполнить опросный лист. Задачи связанные с подбором насоса, заменой на аналог, требуют рабочий точки (производительность м3/час, напорная характеристика в метрах). Получить техническую консультацию, правильно определить модель, подобрать аналог, <b>купить насос CNP CDM 215-4 FSWPC </b>110kW 3х380V 50Hz DN150 (артикул CDM200-4FSWPC), возможно On-Line: <a href="mailto:zakaz@nasosclub.ru">zakaz@nasosclub.ru</a>
Остальные характеристики
| Тип насосов | Вертикальный, многоступенчатый насос CDM 215 |
|---|---|
| Максимальное рабочее давление, бар | 25 (по запросу 40) |
| Максимальный расход, м3/ч | 215 |
| Рабочая среда | Вода, растворы гликолевой смеси |
| Качество воды | Чистая техническая вода без твердых, волокнистых включений |
| Напряжение питания, В | 3х380V 50Hz |
| Класс изоляции | F |
| Тип мотора | Двухполюсный двигатель 2900 оборотов в минуту с воздушным охлаждением |
| Номинальная мощность, кВт | 132 |
| Температура перекачиваемой жидкости, °С | -15*С +120*С |
| Размер присоединения | DN 200 |
| Установка насоса | Промышленные инженерные системы |
| Число ступеней | 5 |
| Режим работы | Постоянная эксплуатация |
| Материал корпуса | Чугун с катафорезным покрытием |
| Материал рабочего колеса | Нержавеющая сталь AISI 304 |
| Уплотнение вала | Механическое уплотнение вала |
| Назначение использования | Повышение давления воды, перекачивание рабочих сред в промышленности |
| Тип изделия | Вертикальный насос CNP CDM 215-5-3 A-2BFSWPC |
| Заводская упаковка | Деревянный короб со стяжными лентами |
| Родина бренда | Китай |
Материалы основных узлов, запасные части насос CNP CDM 215
1- Двигатель IE3 (по запросу IE2)
2- Фланцевый адаптор
3- Крышка (чугун ASTM25B)
4- Торцевое уплотнение вала (карбид вольфрама /графит)
5- Верхний диффузор сталь (AISI 304)
6- Диффузор сталь (AISI 304)
7- Опорный диффузор (AISI 304)
8- Индуктор (AISI 304)
9- Корпус насоса (чугун ASTM25B)
10- Основание насоса (чугун ASTM25B)
12- Рабочее колесо (AISI 304)
13- Вал насоса AISI 304 (AISI 316L)
14- Втулка рабочего колеса (карбид вольфрама)
15- Цилиндр (AISI 304)
16- Муфта (углеродистая сталь)
Запчасти и узлы в сборе для ремонта насоса подбирает сервисный инженер. По информации на шильдике определяется год производства, артикул запасной части. Далее, по номеру продукта определяется стоимость, наличие деталей, либо срок поставки в Россию. Ремонтом, гарантийным обслуживанием занимаются специализированные сервисные центры. Промышленный насос CNP CDM 215-5-3 сертифицирован, имеет официальную гарантию в течение 24 месяцев после ввода в эксплуатацию.
2- Фланцевый адаптор
3- Крышка (чугун ASTM25B)
4- Торцевое уплотнение вала (карбид вольфрама /графит)
5- Верхний диффузор сталь (AISI 304)
6- Диффузор сталь (AISI 304)
7- Опорный диффузор (AISI 304)
8- Индуктор (AISI 304)
9- Корпус насоса (чугун ASTM25B)
10- Основание насоса (чугун ASTM25B)
12- Рабочее колесо (AISI 304)
13- Вал насоса AISI 304 (AISI 316L)
14- Втулка рабочего колеса (карбид вольфрама)
15- Цилиндр (AISI 304)
16- Муфта (углеродистая сталь)
Запчасти и узлы в сборе для ремонта насоса подбирает сервисный инженер. По информации на шильдике определяется год производства, артикул запасной части. Далее, по номеру продукта определяется стоимость, наличие деталей, либо срок поставки в Россию. Ремонтом, гарантийным обслуживанием занимаются специализированные сервисные центры. Промышленный насос CNP CDM 215-5-3 сертифицирован, имеет официальную гарантию в течение 24 месяцев после ввода в эксплуатацию.

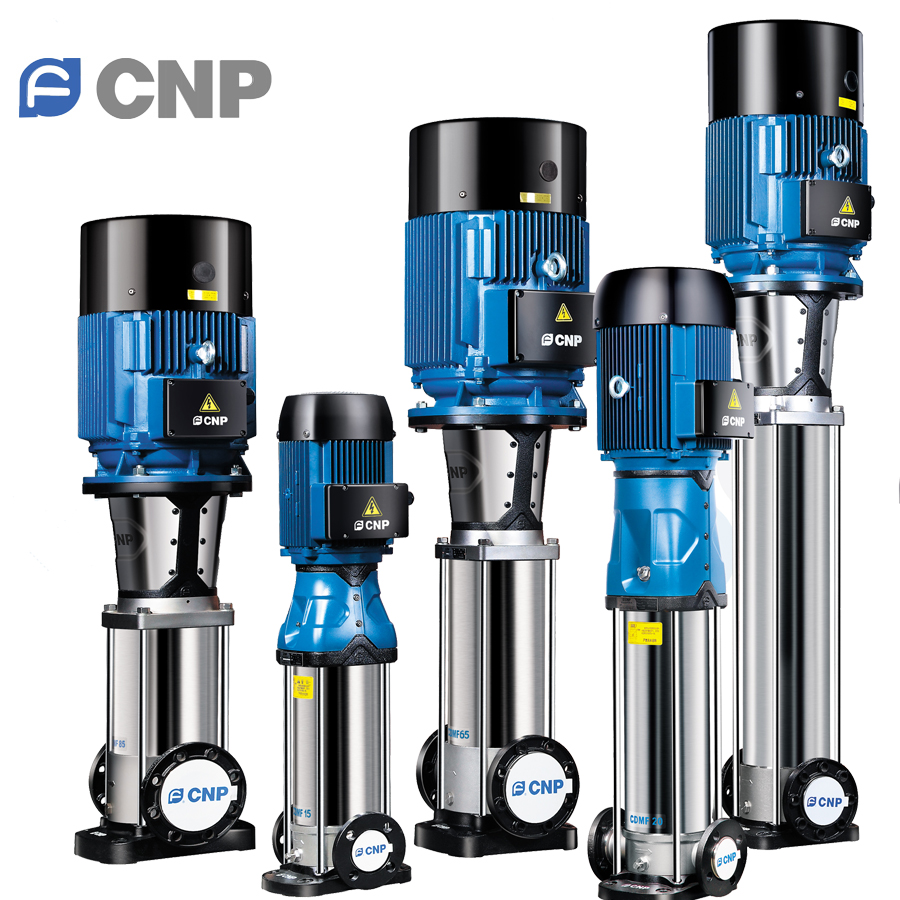

Многоступенчатый насос CNP CDM 215-4
Главный производитель насосного оборудования из Китая, компания CNP, активно входит на рынок РФ в промышленном сегменте B2B. Неумолимая статистика фиксирует твердое второе место в мире по объему продаж всех вертикальных многоступенчатых насосов. Бренд CNP является лидером продаж всех производимых насосов на собственным рынке в Китае. В состав компании входят литейное производство, большие сборочные цеха, лаборатория контроля и качества, логистические и складские комплексы, мощная сеть торговых представительств в пятидесяти странах мира расположенных на всех континентах. На рынок России поставляются центробежные насосы промышленного типа из хромоникелевой стали, изготовленные методом штамповки и лазерной сварки. Многоступенчатый насос CDM 215 это продукт нового поколения, сменивший модельный ряд CDL 215. Сфера использования распространяется на инженерные системы зданий, сооружений в разделах водоснабжения, водоочистки, водоотведения, отопления, технологических процессов в промышленности.
Подобрать аналог производителям Grundfos, Wilo, KSB, LOWARA, возможно благодаря продукции CNP CDM .
Возможные аналоги:
Насос для повышения давления Grundfos CR
Насос для повышения давления Wilo Helix V
Насос для повышения давления Waterstry SB
Насос для повышения давления TESK SVHT
Насос для повышения давления Vandjord CRV
Насос для повышения давления FANCY CDL
Правильно подобрать аналог многоступенчатого насоса CNP CDM 215-5-3 A-2BFSWPC 132kW 3х380V 50Hz DN200 (артикул CDM215-5-3A-2BFSWPC) не сложно. Необходимо учитывать особенности модельного ряда различных производителей. Основными техническими показателями являются (расход рабочей среды в м3/час, напорная характеристика, мощность электрического мотора, габаритные размеры).
Главный производитель насосного оборудования из Китая, компания CNP, активно входит на рынок РФ в промышленном сегменте B2B. Неумолимая статистика фиксирует твердое второе место в мире по объему продаж всех вертикальных многоступенчатых насосов. Бренд CNP является лидером продаж всех производимых насосов на собственным рынке в Китае. В состав компании входят литейное производство, большие сборочные цеха, лаборатория контроля и качества, логистические и складские комплексы, мощная сеть торговых представительств в пятидесяти странах мира расположенных на всех континентах. На рынок России поставляются центробежные насосы промышленного типа из хромоникелевой стали, изготовленные методом штамповки и лазерной сварки. Многоступенчатый насос CDM 215 это продукт нового поколения, сменивший модельный ряд CDL 215. Сфера использования распространяется на инженерные системы зданий, сооружений в разделах водоснабжения, водоочистки, водоотведения, отопления, технологических процессов в промышленности.
Подобрать аналог производителям Grundfos, Wilo, KSB, LOWARA, возможно благодаря продукции CNP CDM .
Возможные аналоги:
Насос для повышения давления Grundfos CR
Насос для повышения давления Wilo Helix V
Насос для повышения давления Waterstry SB
Насос для повышения давления TESK SVHT
Насос для повышения давления Vandjord CRV
Насос для повышения давления FANCY CDL
Правильно подобрать аналог многоступенчатого насоса CNP CDM 215-5-3 A-2BFSWPC 132kW 3х380V 50Hz DN200 (артикул CDM215-5-3A-2BFSWPC) не сложно. Необходимо учитывать особенности модельного ряда различных производителей. Основными техническими показателями являются (расход рабочей среды в м3/час, напорная характеристика, мощность электрического мотора, габаритные размеры).
