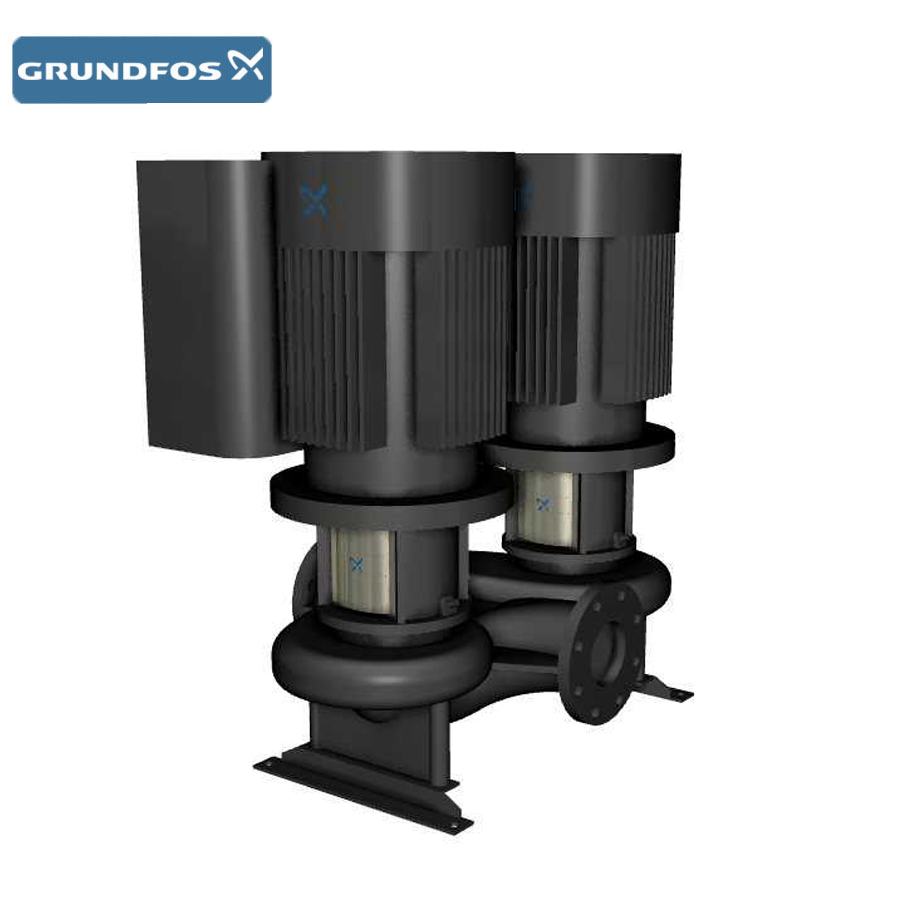

Насос центробежный "Ин-лайн" Grundfos TPED 100-200/2 A-F-A-BQQE 5,5kW 3х380V (артикул 99114622)
TPED серия 1000
Тип- центробежный, сдвоенный
Производитель- концерн Grundfos
Модель- Grundfos TPED 100-200/2 A-F-A-BQQE
5,5kW 3х380V (артикул 99114622)
интегрированный частотный преобразователь
без датчика
фланцы по стандарту EN1092-2
Торцевое уплотнение- одинарное,
для перекачивания растворов гликоля BQQE
Двигатель- Grundfos BLUEFLUX 3 х 380-415B
2900 оборотов в минуту
Класс энергоэффективности двигателя= IE3 (IE5)
Родина бренда- королевство Дания
Спецификации
Наименование продукта | TPED 100-200/2 A-F-A-BQQE |
№ продукта | 99114622 |
EAN код | 5712607032715 |
Цена | 10.180,00 UER |
Технические данные | |
---|---|
Номинальный расход | 75.7 м³/ч |
Номинальный напор | 17.1 м |
Макс гидростатический напор | 200 дм |
Текущий диаметр рабочего колеса | 127 мм |
Первичное уплотнение вала | BQQE |
Допуски по рабочим хар-кам | ISO9906:2012 3B |
Исполнение насоса | A |
Модель | A |
Материалы | |
---|---|
Корпус насоса | Чугун |
Корпус насоса | EN-JL1040 |
Корпус насоса | ASTM A48-40 B |
Рабочее колесо | Чугун |
Рабочее колесо | EN-JL1030 |
Рабочее колесо | ASTM A48-30 B |
Код материала | A |
Монтаж | |
---|---|
Диапазон температуры окружающей среды | -20 .. 50 °C |
Макс. рабочее давление | 16 бар |
Трубное присоединение | DIN |
Соединение труб | DN 100 |
Допустимое давление | PN 16 |
Монтажная длина | 500 мм |
Размер фланца электродвигателя | FF265 |
Код присоединения | F |
Жидкость | |
---|---|
Рабочая жидкость | Вода |
Диапазон температур жидкости | -25 .. 120 °C |
Температура перекачиваемой жидкости | 20 °C |
Плотность | 998.2 кг/м³ |
Данные электрооборудования | |
---|---|
Тип электродвигателя | 132SE |
Класс энергоэфф-ти | IE5 |
Номинальная мощность - P2 | 2 x 5.5 кВт |
Частота питающей сети | 50 Hz |
Номинальное напряжение | 3 x 380-500 В |
Номинальный ток | 10.3-8.20 A |
Cos фи - характеристика мощности | 0.92-0.88 |
Номинальная скорость | 360-4000 об/м |
Энергоэффективность | 92.7% |
Эффективность электродвигателя при полной нагрузке | 92.7 % |
Класс защиты (IEC 34-5) | IP55 |
Класс изоляции (IEC 85) | F |
Защита электродвигателя | Да |
Номер электродвигателя | 98971079 |
Система управления | |
---|---|
Панель управления | HMI200 - Стандарт |
Функциональный модуль | FM300 - Advanced (Расширенный) |
Frequency converter | Built-in |
Другое | |
---|---|
Минимальный индекс эффективности MEI ≥ | 0.58 |
ErP статус | EuP Отдельностоящий/Прод. |
Нетто вес | 216 кг |
Брутто вес | 247 кг |
Объем упаковки | 0.52 м³ |
№ структурного файла | 99100551 |
Cтрана происхождения | HU |
ТН ВЭД ЕАЭС Код | 8413705100 |
Слоган произвдителя для сдвоенных циркуляционных насосов гласит: "Grundfos TPED серии 1000- это энергоэффективный насос для жизни"! Используется насосная техника в промышленных инженерных системах, где необходим контроль давления, резервирование, энергетическая эффективность. В конструкторской разработке насосного агрегата, в том числе учтена концепция "plug-and-pump"- что гарантирует удобство, простоту выполнения монтажных (демонтажных) работ, легкий ввод в эксплуатацию, удобную настройку режимов работы. В базовой комплектации Grundfos TPED 1000 предусмотрен широкий выбор режимов работы, возможность настройки насоса под индивидуальную задачу.
Сдвоенный насос Grundfos TPED 100-200/2 A-F-A-BQQE в деталях:
- Инновационные двигатели Grundfos Blueflux
- Интегрированные частотные преобразователи обеспечивают простой и надежный ввод в эксплуатацию
- Специальное программное обеспечение, настроенное под характеристики насоса (возможность установки конкретной характеристики для Grundfos TPED)
- Компактный размер (оптимальное соотношение между длиной вала насоса и его диаметром является важной технической характеристикой, так как при большом диаметре вала и небольшом расстоянии до рабочего колеса существенно повышается стабильность работы насоса)
- Сменное щелевое уплотнения (возможность быстро модернизировать насосный агрегат в случае необходимости)
- Уникальная конструкция камеры уплотнения вала (способствует оптимальной циркуляции рабочей среды, продлевает жизненный эксплуатационный срок)
- Решение "Все в одном" (сварное соединение муфты и вала насоса TPED позволяет получить единый, механически прочный блок для снижения вибрации)
- Катодная обработка улитки насоса Grundfos TPED с электростатическим покрытием Powercron и фосфатом цинка, продлевает срок службы, обеспечивает защиту внутренних поверхностей от коррозии
- Механическая, гидравлическая балансировка рабочих колес насоса Grundfos TPED позволяет реально снизить эксплуатационный уровень вибрации и осевые усилия, что увеличивает срок службы подшипников электродвигателей насоса.
- Торцевые уплотнения BQQE в составе насосного агрегата, делают возможным перекачивание воды с содержанием гликоля
Получить компетентную консультацию, сформировать подробный технический лист, купить насос Grundfos TPED 100-200/2 A-F-A-BQQE 5,5kW 3х380V (артикул 99114622), возможно разместив заказ по почте: zakaz@nasosclub.ru
Тип насосов | Вертикальный насос "ин-лайн" |
---|---|
Качество воды | Чистая вода |
Напряжение питания, В | 3х380 В, 50 Гц |
Класс изоляции | F |
Класс зашиты | IP 55 |
Номинальная мощность, кВт | 5,5 |
Температура перекачиваемой жидкости, °С | от 0 до +120 |
Страна | Россия |
Гарантия (лет) | 2 |
Родина бренда | Вода |
|
|
|
Возможно ли подобрать аналог Grundfos TPED 100-200/2 A-F-A-BQQE (артикул 99114622)?Нашей организации требуется заменить сдвоенный насос с интегрированным частотным преобразователем на аналогичный! Как же часто в последнее время, звучит эта задача! В первую очередь нужно понимать, с какой целью клиенты интересуются заменой насоса для перекачивания растворов гликоля Grundfos TPED 100-200/2 A-F-A-BQQE 5,5kW 3х380V (артикул 99114622) на аналог? Основная задача- это снижение стоимости насоса, затрат на его установку (монтажные работы), затраты связанные с последующим сервисным обслуживанием. Необходимо знать, что любое удешевление стоимости оборудования на этапе производства, неминуемо влечет к потери качества продукта!Каким образом достигается низкая цена на насосный агрегат, из чего складывается конечная стоимость?- закупка "дешевых" комплектующих из материалов низкого качества резко снижает конечную стоимость насоса- упрощенный цикл производства (отсутствие стендовых испытаний основных узлов)- отсутствие гидравлических испытаний готового продукта- отсутствие при производстве инноваций, патентов, "ноу-хау" (оригинальных технологий)- комплектация электрическими двигателями предыдущих поколений (минимальный класс энергоэффективности)Помните- низкая цена на насосный агрегат, в первую очередь- это признак сомнительного производства!Продукция концерна Grundfos - это однозначно качество, проверенное временем, подтвержденное на сотнях тысяч реальных объектах! Высокотехнологичное производство широкого модельного ряда насосов Grundfos расположено в Истринском районе Подмосковья. Сдвоенные насосы Grundfos TPED номер один в мире! Какие же могут быть аналоги? |
