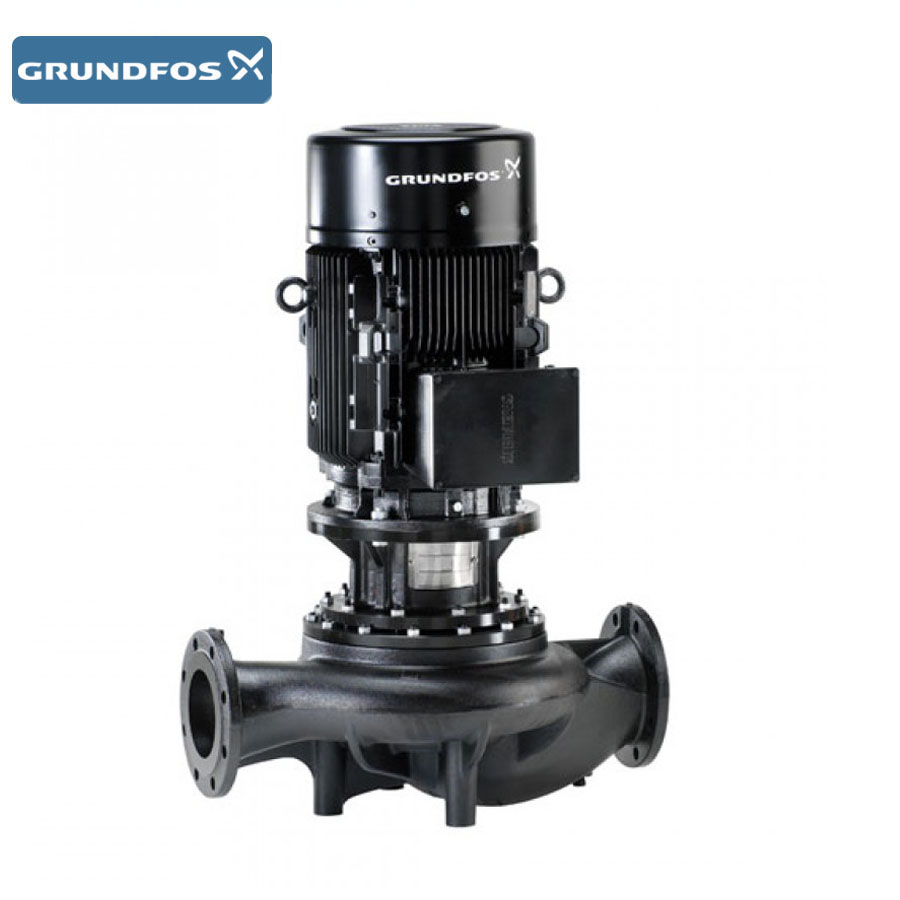

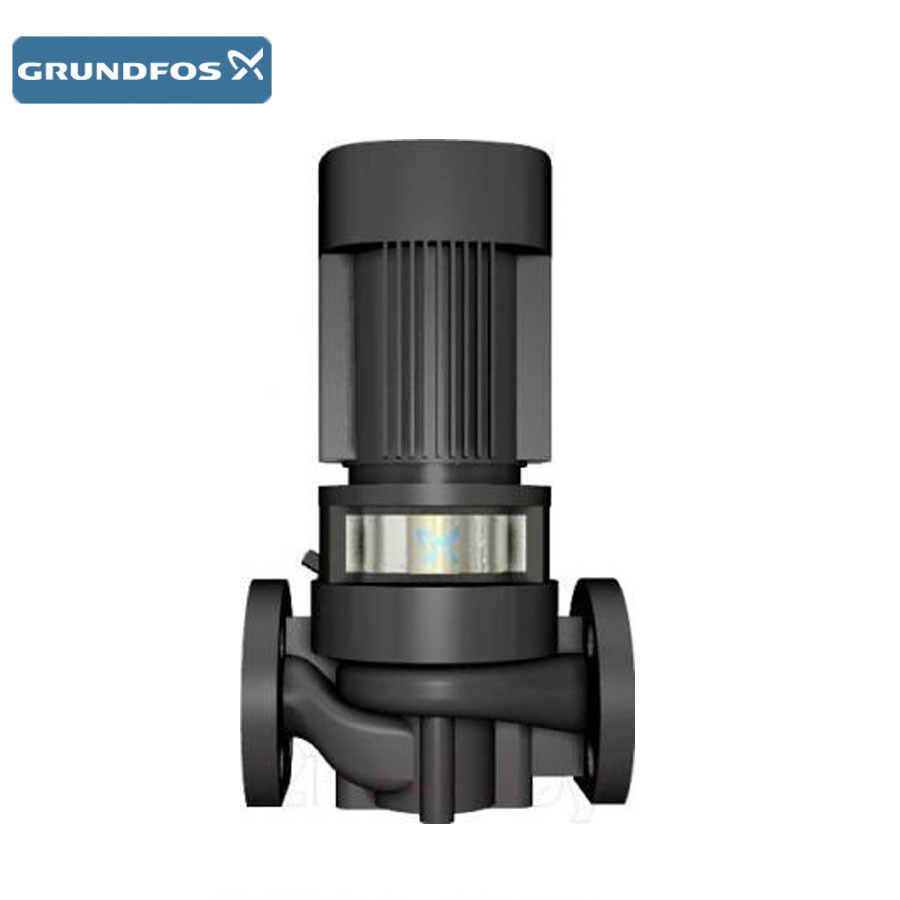

Насос центробежный "Ин-лайн" Grundfos TP 200-240/4 A3-F-O-DAQF 30kW 3х380V (артикул 98736602)

Артикул: 98736602
Насос одинарный
Конструкция насоса- вертикальная
Патрубки сконструированы в линию "In-Line"
Тип насоса - центробежный
Производитель- концерн Grundfos
Модель- Grundfos TP 200-240/4 A3-F-O-DAQF
30kW 3х380V (артикул 98736602)
Серия 300
Корпус насоса- чугун ENGJL 250
с защитным покрытием
Торцевое уплотнение- одинарное
для перекачивания технической воды
без примесей гликоля
Двигатель- Grundfos BLUEFLUX 3 х 400V
Класс энергоэффективности двигателя= IE3
Степень защиты- IP55
Количество оборотов в минуту- 1450
Родина бренда- королевство Дания
Страна производитель- Grundfos Россия
1 035 060 руб. (цена по запросу)
Наличие Нет
Основной склад Нет
Склад Нет
Количество:
шт
Сравнить
Одинарные насосы серии TP 300 производятся заводом Grundfos, имеют патрубки "In-line" расположенные в одну линию, конструкция насосного агрегата- вертикальная. Насос серии TP 300 фирмы Grundfos, является центробежным насосным агрегатом, входит в состав промышленной линейки производственной программы завода, имеет торцевое уплотнение для перекачивания воды температурой до +150 градусов цельсия. Невероятная востребованность моделей Grundfos TP среди эксплуатирующих, подрядных организаций сегмента B2B обусловлена, за счет наличия мощного диапазона рабочих характеристик оборудования. Возможно подобрать нужный насос для каждой конкретной задачи. Удобная фланцевая конструкция патрубков всасывания и напора выполненных по единому стандарту EN1092-2, позволяет выполнить быстрый монтаж в инженерную систему. Широкий модельный ряд серии TP имеет ряд серьезных преимуществ, что позволяет использовать пром. насосы TP в системах промышленного отопления, кондиционирования, холодильных установках. Центробежный насос TP имеют вертикальное исполнение, конструкция насосного агрегата позволяет снимать головную часть, двигатель, фонарь, рабочее колесо, что обеспечивает удобные сервисные и ремонтные работы. Характерной технической особенностью насосного агрегата Grundfos TP является безусловно высокий КПД. Интернет портал "NasosClub" предлагает максимально высокие скидки, предоставляет компетентные консультации, несет гарантию дилера, купить центробежный насос Grundfos TP 200-240/4 A3-F-O-DAQF 30kW 3х380V (артикул 98736602) по оптовой цене возможно "Он-лайн".

Спецификации2018.05.14 11-12-56.jpg

Наименование продукта   TP 200-240/4 A3-F-O-DAQF
№ продукта 98736602
EAN код 5712600706958
Цена 11.538,00 UER
Технические данные
Частота вращения 1470 об/м
Номинальный расход 488 м³/ч
Номинальный напор 18 м
Макс гидростатический напор 240 дм
Текущий диаметр рабочего колеса 272 мм
Первичное уплотнение вала DAQF
Допуск на рабочие хар-ки ISO9906:2012 3B
Исполнение насоса A3
Модель A
Материалы
Корпус насоса Ковкий чугун
Корпус насоса EN-JS1020
Корпус насоса ASTM A 395
Рабочее колесо Чугун
Рабочее колесо EN-JL1030
Рабочее колесо ASTM A48-30 B
Код материала O
Монтаж
Диапазон температуры окружающей среды -20 .. 55 °C
Макс. рабочее давление 25 бар
Трубное присоединение DIN
Код присоединения F
Соединение труб DN 200
Вход насоса DN 200
Выход насоса DN 200
Допустимое давление PN 25
Монтажная длина 900 мм
Размер фланца электродвигателя FF350

Жидкость
Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 140 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м³
Данные электрооборудования
Тип электродвигателя SIEMENS
Класс энергоэфф-ти IE3
Номинальная мощность - P2 30 кВт
Энергия (Р2), необходимая для насоса 30 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В
Номинальный ток 57,5-54,0/33,5-31,5 A
Пусковой ток 690-690 %
Cos фи - характеристика мощности 0,84
Номинальная скорость 1470 об/м
Энергоэффективность IE3 93,6%
Эффективность электродвигателя при полной нагрузке 93.6-93.6 %
Эффективность двигателя при 3/4 нагрузки 94.3-94.3 %
Эффективность электродвигателя при 1/2 нагрузки 94.4-94.4 %
Количество полюсов 4
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 99032122
Другое
Мин.показ.эффективн, MEI ≥ 0.70
ErP статус EuP Отдельностоящий/Прод.
Нетто вес 520 кг
Брутто вес 558 кг
Объем упаковки 2.29 м³
Cтрана происхождения HU
ТН ВЭД ЕАЭС Код 8413705100

Предоставляемая литература:
Для подрядных организаций, осуществляющих монтажные, эксплуатационные работы инженерных сетей, предоставляется исчерпывающая техническая информация о продукте. После заключения договора поставки, предоставляется полный пакет сопроводительных документов, паспорт на насос, сертификат, оригинальный гарантийный талон, фирменный каталог. Для каждого насоса Grundfos TP 200-240/4 A3-F-O-DAQF в технической литературе подробно указано:
- значение всех буквенных символов, надписей на изделии
- общие сведения о насосном агрегате
- области использования насоса Grundfos TP
- принцип действия, руководство по монтажу механической части
- подключение св сеть электрической части, пошаговый ввод насоса в эксплуатацию
- правильная эксплуатация, регламентированное техническое обслуживание
- указания по технике безопасности

Принцип действия центробежного насоса Grundfos TP 200-240/4 A3-F-O-DAQF
Патрубки насоса TP сконструированы "In-ine" в одну линию. Принцип работы насосного агрегата основывается на повышении давления рабочей жидкости, которая перемещается от входного патрубка всасывания к напорному патрубку насоса. Повышение давления возникает от механической энергии вала электрического двигателя и ее передачи через муфту к валу насоса и далее к рабочей жидкости посредством вращения рабочего колеса. Направления потока жидкости происходит от входа к центру рабочего колеса и далее вдоль лопаток. При воздействии центробежной силы скорость потока жидкости стремительно возрастает, как следствие растет и кинетическая энергия, возникает повышение давления. Таким образом одинарные насосы Grundfos TP являются центробежными, способны перекачивать горячую, холодную воду в промышленных инженерных системах.

Область использования Grundfos TP 200-240/4 A3-F-O-DAQF
- промышленные отопительные установки
- отопительные теплоцентрали
- в составе отопительных установок для жилых помещений
- в системах для обеспечения отопления жилых кварталов
- системы промышленного кондиционирования
- холодильные установки
- для выполнения технологических нужд промышленных предприятий
- для водоснабжения в моечных агрегатах
- в составе установок для подачи воды

Оперативная информация
Получить подробную консультацию, уточнить технические характеристики центробежного насоса, узнать стоимость, выполнить подбор насосного оборудования по рабочим точкам, осуществить замену насоса на аналог, купить насос Grundfos TP 200-240/4 A3-F-O-DAQF 30kW 3х380V (артикул 98736602) по низкой цене, возможно оперативно отправив запрос по почте zakaz@nasosclub.ru
Остальные характеристики
Тип насосов Вертикальный насос "ин-лайн"
Рабочая среда Вода
Качество воды Чистая вода
Напряжение питания, В 3х380 В, 50 Гц
Класс изоляции F
Класс зашиты 55
Номинальная мощность, кВт 30
Температура перекачиваемой жидкости, °С от 0 до +120
Страна Россия
Гарантия (лет) 2
Родина бренда Дания

Grundfos Servise Video

Модель TP производителя из Дании (Grundfos) -это легендарное поколение одинарных насосов, оснащенных экономным двигателем Grundfos BLUEFLUX с заменяемым торцевым уплотнением вала. Насос Grundfos TP 200-240/4 A3-F-O-DAQF имеет конструкцию с возможностью извлечения сверху основных узлов деталировки. Такое техническое решение инженеров концерна, позволяет выполнить демонтаж (двигатель, головная часть, рабочее колесо) для необходимых ремонтных работ, непосредственно на магистральном трубопроводе. Насос оснащен не сбалансированным сильфонным уплотнением. При необходимости, возможно осуществить замену торцевого уплотнения, сломанных деталей на новые запасные части.

Список запчастей Grundfos TP 200-240/4 A3-F-O-DAQF:

- Двигатель  Grundfos TP
- Муфта в сборе
- Штифт вала
- Полумуфта
- Крепежный винт DIN 912
- Motor stool cpl.
- Hex head screw
- Фонарь насоса Grundfos TP
- Pump housing clp.
- Корпус насоса Grundfos TP
- Уплотнительное кольцо
- Защитный кожух муфты в сборе
- Pan head screw
- Стопорная шайба
- Shaft seal cpl.н
- Уплотнение вала Grundfos TP
- Shaft w/impeller cpl.
- Рабочее колесо Grundfos TP
- Вал насоса
- Винт для удаления воздуха

Эксплуатационный ресурс оригинальных запчастей Grundfos гораздо выше аналогов. Существует мнение, что выбор производителя деталей и запасных частей не так важен. Это огромная ошибка! Более, того при работе насоса в котором установлены запасные части Grundfos, воссоздаются изначальные параметры, то есть насосный агрегат выполняет эксплуатационную функцию по изначально подобранному графику зависимости на основании рабочих точек. Таким образом восстановленный насос Grundfos на базе оригинальных запчастей, гарантированно способен выполнять поставленные задачи с параметрами заявленными производителем. Цена на оригинальные запасные части для всех моделей насосов Grundfos предлагается с максимальной скидкой. Окончательная стоимость на запчасти для Grundfos TP 200-240/4 A3-F-O-DAQF (артикул 98736602) определяется индивидуально.

Возможные аналоги:
- Вертикальный одноступенчатый насос Wilo Cronoline IL
- Вертикальный одноступенчатый насос CNP TD
- Вертикальный одноступенчатый насос Waterstry SCRV
- Вертикальный одноступенчатый насос VANDJORD TPV

С марта 2022 года, концерном Grundfos принято решение остановить поставки насосного оборудования, запасных частей и комплектующих в РФ. Однако, правильно подобрать аналог циркуляционного насоса "Ин-Лайн" Grundfos TP 200-240/4 A3-F-O-DAQF 30kW 3х380V (артикул 98736602) не сложно. Основными техническими показателями насосного агрегата являются: производительность, напор, мощность двигателя, габаритные и соединительные размеры. Важно понимать цели и задачи, которые необходимо выполнить линейному насосу в гидравлической системе. Используемые материалы для создания центробежного насоса, контроль качества заводской сборки, наличие стендовых испытаний, напрямую влияют на последующую эффективную эксплуатацию. Доверьте выбор производителя вертикального насоса "ИН-ЛАЙН" нашему компетентному инженеру. Для подбора аналога насоса Grundfos TP, необходимо указать рабочую точку (напор в метрах, производительность в м3/час). Получить дополнительную консультацию возможно оперативно, запросы с реквизитами организации необходимо присылать на почту: zakaz@nasosclub.ru
