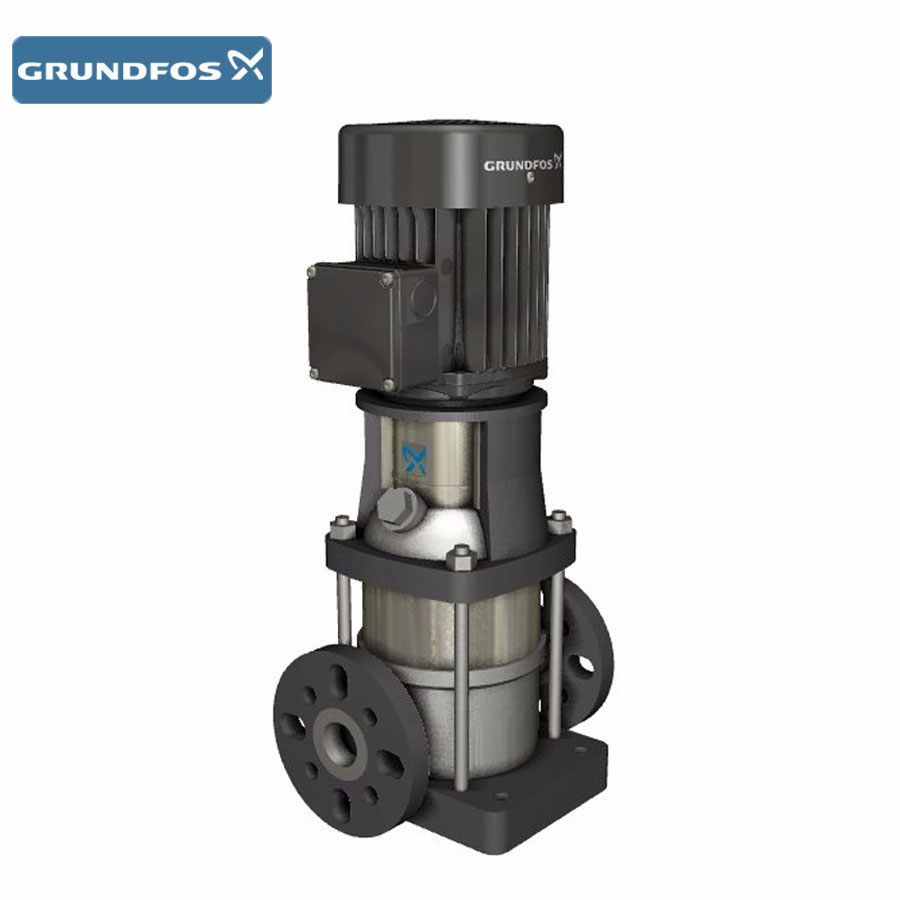

Центробежный насосный агрегат серия CRN 10
Производитель фирма Grundfos (Дания)
Модель- Grundfos CRN 10-20 A-P-G-E-HQQE
Тип насоса- вертикальный, многоступенчатый
Экономный двигатель Grundfos BLUEFLUX
Скорость двигателя- 2900 об. в минуту
Электрическое подключение- трехфазное
Проточная часть- нержавеющая сталь AISI316
Заменяемое торцевое уплотнение
Степень защиты насоса- стандарт IP55
По запросу- однофазная версия
По запросу- подбор материалов для перекачивания
агрессивных жидкостей
Насосные агрегаты центробежного типа в вертикальном исполнении тип CRN, сертифицированы производителем Grundfos на соответствие всех требований (Тех. регламента о безопасности машин, оборудования). Область использования Grundfos CRN распространяется на инженерные системы, где соприкасающиеся с перекачиваемой рабочей средой детали насоса, должны быть выполнены из нержавеющей (хромоникелевой) стали. Например, многоступенчатые насосы CRN Grundfos работают в системах очистки воды, системах фильтрации, системы обратного осмоса, повышают давление для технологических процессов, используются для подачи питательной воды для теплообменников промышленных котлов. К основным преимуществам Grundfos CRN10 относят небольшие габаритные размеры, мощные технические характеристики, высокую энергоэффективность. Проточная часть насоса CRN 10 фирмы Grundfos изготовлена из нержавеющей стали марки AISI 316, фланцевые соединения расположены соосно в линию, что позволяет выполнять не сложный монтаж. Заменяемые картриджевые торцевые уплотнения снижают производственный простой системы. Замена уплотнений занимает не более пятнадцати минут. Получить техническую консультацию, уточнить срок поставки, купить насос Grundfos CRN 10-20 A-P-G-E-HQQE возможно "On-Line".
Спецификации
Наименование продукта
CRN 10-20 A-P-A-E-HQQE
№ продукта
96501286
EAN код
5700396219073
Цена без НДС
3.372,88 UER

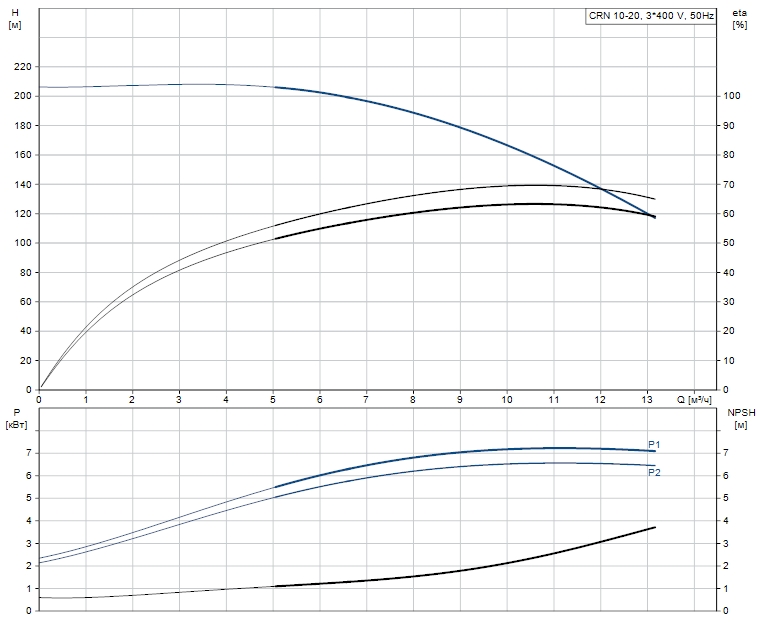

Технические данные
Скорость насоса, при которой расчитаны его характеристики
2919 об/м
Номинальный расход
10 м³/ч
Номинальный напор
165.2 м
Head max
205 м
Ступени
20
Рабочие колеса
20
Число рабочих колес с уменьшенным диаметром
0
Low NPSH
N
Расположение насоса при монтаже
ВЕРТИКАЛЬН.
Тип установки уплотнения
Одинарное
Код торцевого уплотнения вала
HQQE
Сертификаты на шильдике
CE, EAC,ACS
Допуски по рабочим хар-кам
ISO9906:2012 3B
Тип исполнения
A
Модель
A
Материалы
Основание и головная часть
Нержавеющая сталь
Основание и головная часть, EN/DIN
EN 1.4408
Основание и головная часть,AISI/ASTM
AISI 316
Рабочее колесо
Нержавеющая сталь
Рабочее колесо, EN/DIN
EN 1.4401
Рабочее колесо, AISI/ASTM
AISI 316
Код материала
A
Код резины
E
Подшипник
SIC
Монтаж
Максимальная температура окружающей среды
60 °C
Макс. рабочее давление
25 бар
Макс. давление при заданной темп-ре
25 бар / 120 °C
Макс. давление при заданной темп-ре
25 бар / -20 °C
Трубное присоединение
PJE
Размер всасывающего патрубка
DN 50
Размер всасывающего патрубка
2 inch
Размер напорного патрубка
DN 50
Размер напорного патрубка
2 inch
Допустимое давление
PN 50
Размер фланца электродвигателя
FF265
Код присоединения
P
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-20 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Стандарт электродвигателя
IEC
Тип электродвигателя
132SB
Класс энергоэфф-ти
IE3
Номинальная мощность - P2
7.5 кВт
Энергия (Р2), необходимая для насоса
7.5 кВт
Частота питающей сети
50 Hz
Номинальное напряжение
3 x 380-415D/660-690Y В
Номинальный ток
14,4-14,0/8,30-8,10 A
Пусковой ток
780-910 %
Cos фи - характеристика мощности
0.88-0.82
Номинальная скорость
2910-2920 об/м
Энергоэффективность
IE3 90,1%
Эффективность электродвигателя при полной нагрузке
90.1-90.4 %
Эффективность двигателя при 3/4 нагрузки
90.8 %
Эффективность электродвигателя при 1/2 нагрузки
90.8 %
Количество полюсов
2
Класс защиты (IEC 34-5)
55 Dust/Jetting
Класс изоляции (IEC 85)
F
Защита электродвигателя
PTC
Номер электродвигателя
85U17522
Система управления
Преобразователь частоты
NONE
Другое
Минимальный индекс эффективности, MEI ≥
0.70
Нетто
106 кг
Брутто вес
128 кг
Объем поставки
0.321 м³
Danish VVS No.
385913200
Cтрана происхождения
HU
ТН ВЭД ЕАЭС Код
8413707500

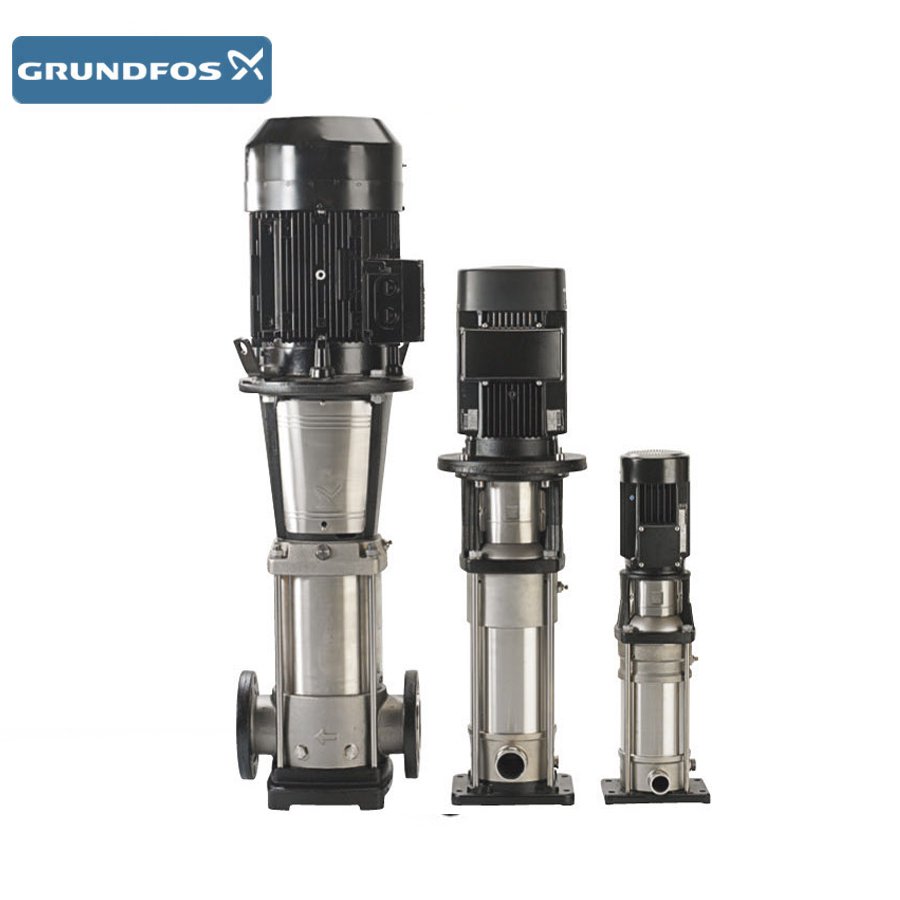

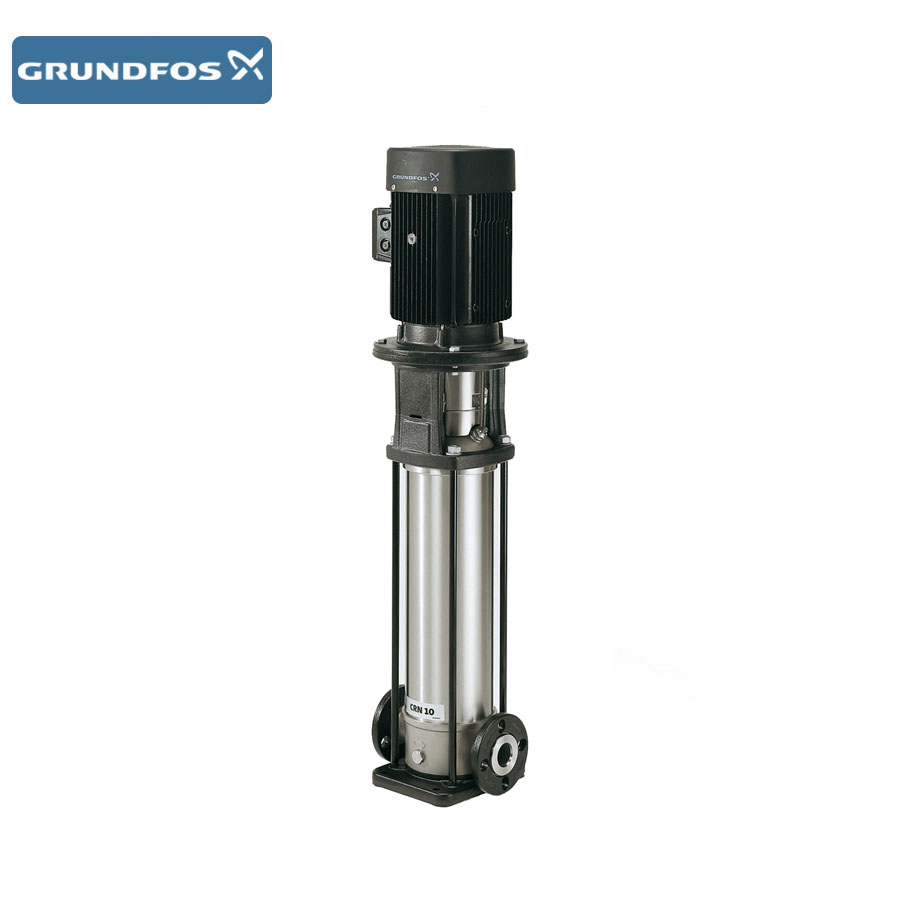

Grundfos CRN 10 являются центробежными, многоступенчатыми насосными агрегатами, вертикального типа. Проточная насосная часть выполнена из "нержавейки" (хромоникелевая сталь), патрубки всасывания и напора расположены "In-Line" в одну линию, соединительные фланцы по DIN, позволяют обеспечить быстрый монтаж в трубопроводную магистраль. Производство насосного оборудования расположено в Подмосковье на заводе Грундфос-Истра. Для размещения актуального заказа на поставку модели Grundfos CRN 10 необходимо отправить запрос, реквизиты Вашей организации на E-mail: zakaz@nasosclub.ru. Средний срок изготовления насоса 5-7 недель. Низкая стоимость, привлекательная цена на модель Grundfos CRN 10-20 A-P-G-E-HQQE, гарантирована за счет прямой поставки и отсутствия звена посредников.
Остальные характеристики
Тип насосов
Повысительный
Номинальный напор, м
165,5
Номинальный расход м3/ч
10
Рабочая среда
Вода
Качество воды
Чистая вода
Напряжение питания, В
3х400 В, 50 Гц
Класс изоляции
F
Класс зашиты
IP 55
Номинальная мощность, кВт
7,5
Температура перекачиваемой жидкости, °С
-20 до +120
Страна
Россия
Гарантия (лет)
2
Родина бренда
Дания
Grundfos Service Video

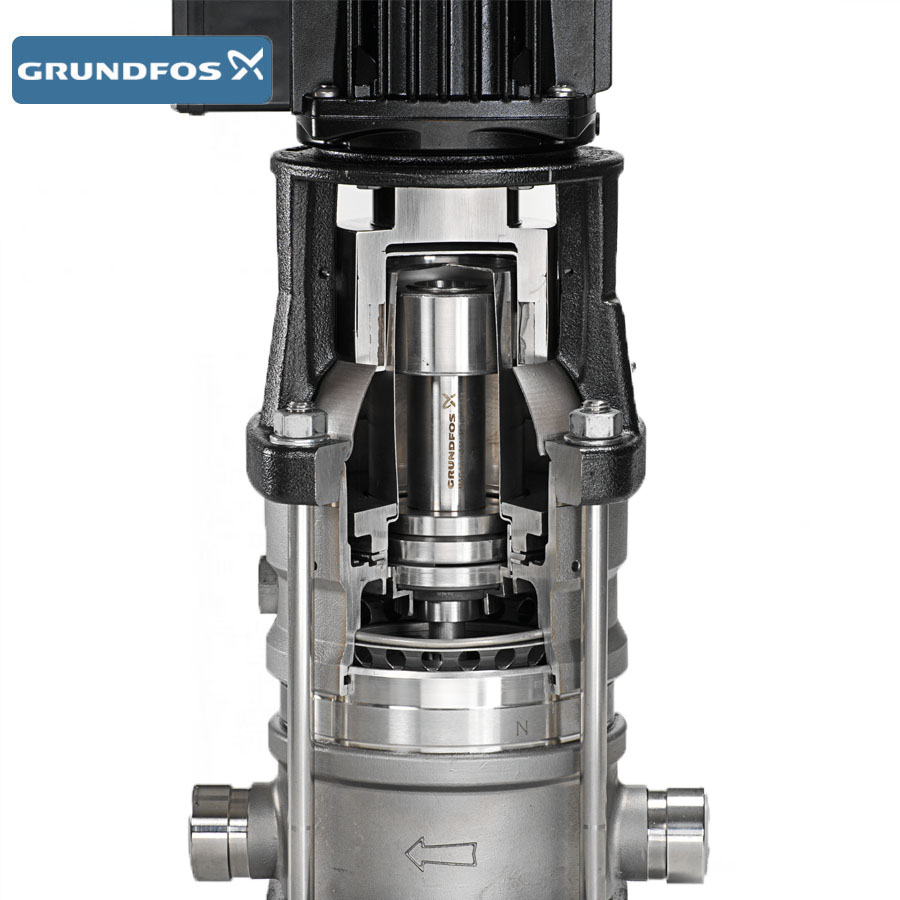

Многоступенчатый насос тип CRN фирма Grundfos, является центробежным, с патрубками "In-Line", расположенными в одну линию. Насос Grundfos CRN 10-20 A-P-G-E-HQQE изготовлен из нержавеющей стали (его проточная часть), что позволяет перекачивать сложные, агрессивные рабочие среды. Конструкция насоса позволяет осуществлять ремонтные, профилактические работы, при необходимости возможно сделать демонтаж головной части (двигатель, голова насоса, рабочее колесо). Grundfos CRN 10 оснащен заменяемым торцевым уплотнением, асинхронным двигателем Grundfos Blueflux. В случае поломки насоса, возможно купить на замену сломанных деталей, новые запчасти Grundfos
Основные запасные части Grundfos CRN 10-20 A-P-G-E-HQQE
Используя для ремонта насоса CRN оригинальные запасные части Grundfos, возможно получить дополнительную гарантию в течение года. Эксплуатационный ресурс оригинальных запчастей Grundfos гораздо выше "китайских" аналогов, что широко подтверждено реальными примерами. Более того, при работе насоса в котором установлены новые запасные части Grundfos, воссоздаются изначальные параметры (рабочая точка), то есть насосный агрегат выполняет эксплуатационную функцию по изначально подобранному графику зависимости. Таким образом восстановленный насос Grundfos CRN 10 на базе оригинальных запчастей, гарантированно способен выдавать тех. параметры, заявленными производителем. Купить все запасные частидля многоступенчатого, центробежного насоса Grundfos серии CRN 10-20 A-P-G-E-HQQE, уточнить стоимость возможно "On-line".
