Канализационный насос Grundfos SEV.80.80.60.2.51D.Q 7,1/6,0 kW 13,9 А 3x400V 50Hz SD, нержавеющее рабочее колесо (артикул 97637762)
Производитель Grundfos
Модель- Grundfos SEV.80.80.60.2.51D.Q
7,1/6,0 kW 13,9 А 3x400V 50Hz SD (артикул 97637762)
- нержавеющее рабочее колесо
- свободный проход 65 миллиметров
- тип канализационного насоса погружной
- конструкция корпуса с быстроразъемным хомутом
- чугунные детали проточной части
- кожух электродвигателя нержавеющая сталь 1.4301
- максимальное число пусков эл. двигателя 20 в час
- встроенные термовыключатели в каждую обмотку
- длина электрического кабеля десять метров
- рабочее колесо вихревого типа
- высокий КПД
- степень защиты IP68
- температура перекачиваемой среды до +60 С
- класс изоляции F
|
Реализованные проекты. Поставка канализационных насосов Grundfos. Уважаемые коллеги! Предлагаем Вам познакомиться с некоторыми реальными отгрузками канализационных насосов Grundfos для наших партнеров в регионы России. Предложенное видео, позволит ближе познакомится с нашей работой официального партнера Grundfos, по реализованным договорам поставки. Безусловным приоритетом для нас является выполнение договорных обязательств, внимательное сопровождение контракта, соблюдение сроков поставки, тщательная подготовка к отгрузке оборудования поступившего на склад. Короткий видео-ролик наглядно демонстрирует возможности производителя Grundfos компетентно решать задачи в области водоотведения и канализации. По вопросам связанным с техническими консультациями, заключением договора поставки, получением дополнительных льготных условий, возможно обращаться на почту: zakaz@nasosclub.ru |

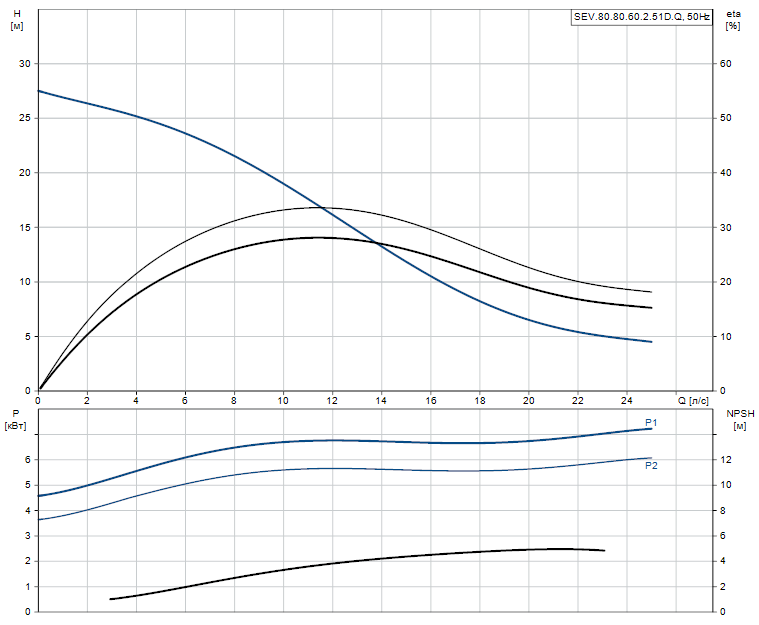

Спецификации
Наименование продукта | SEV.80.80.60.2.51D.Q |
№ продукта | 97637762 |
EAN номер | 5700310013671 |
Технические данные | |
---|---|
Maкс. расход | 25 л/с |
Макс. гидростатический напор | 27.5 м |
Тип рабочего колеса | SUPER VORTEX |
Максимальный размер частицы | 80 мм |
Первичное уплотнение вала | SIC/SIC |
Вторичное уплотнение вала | CARBON/CERAMICS |
Макс. гидравлическое КПД | 33 % |
Данные на фирменной табличке | EN12050-1 |
Допуск на рабочие хар-ки | ISO9906:2012 3B2 |
Охлаждающий кожух | Y |
Материалы | |
---|---|
Корпус насоса | EN 1561 EN-GJL-250 |
Рабочее колесо | Нержавеющая сталь |
Монтаж | |
---|---|
Максимальная температура окружающей среды | 40 °C |
Макс. рабочее давление | 6 бар |
Стандартный фланец | DIN |
Выход насоса | DN 80 |
Допустимое давление | PN 10 |
Максимальная глубина установки | 20 м |
Установка сухая / мокрая | DRY/SUBMERGED |
Жидкость | |
---|---|
Рабочая жидкость | Любая вязкая жидкость |
Диапазон температур жидкости | 0 .. 40 °C |
Плотность | 998.2 кг/м³ |
Данные электрооборудования | |
---|---|
Потребляемая мощность - P1 | 7.1 кВт |
Номинальная мощность - P2 | 6 кВт |
Частота питающей сети | 50 Hz |
Номинальное напряжение | 3 x 380-415 V |
Допуст.откл-е напряж | +6/-10 % |
Макс. число пусков в час | 20 |
Номинальный ток | 13, 7-14, 2 A |
Расчетное значение тока от 3/4 нагрузки | 11.3 A |
Расчетное значение тока от 1/2 нагрузки | 9.7 A |
Пусковой ток | 148 A |
Расчетное значение тока без нагрузки | 7.8 A |
Cos phi - коэф-нт мощности | 0, 78 |
Cos phi - коэф. мощности при 0 нагрузке | 0, 14 |
Cos phi - коэф. мощности при 3/4 нагрузки | 0, 7 |
Cos phi - коэф. мощности при 1/2 нагрузки | 0, 58 |
Номинальная скорость | 2945 об/м |
Крутящий момент заторможенного ротора | 80 Нм |
Распределение крутящего момента | 112 Нм |
Момент инерции | 0.019 кг м² |
КПД двигателя при полной нагрузке | 84.1 % |
КПД двигателя при 3/4 нагрузки | 82.2 % |
КПД двигателя при 1/2 нагрузки | 77.5 % |
Количество полюсов | 2 |
Способ запуска | пуск "звезда-треугольник" |
Класс защиты (IEC 34-5) | IP68 |
Класс изоляции (IEC 85) | F |
Взрывозащищенное исполнение | нет |
Защита электродвигателя | ТЕРМОВЫКЛЮЧАТЕЛЬ |
Тепловая защита | внутрен. |
Длина кабеля | 10 м |
Тип кабеля | LYNIFLEX |
Тип кабельной вилки | NO PLUG |
Система управления | |
---|---|
Блок управления | не включен |
Реле влажности | без реле влажности |
Датчик воды в масле | без датчика воды в масле |
Датчик температур | N |
Другое | |
---|---|
Нетто вес | 141 кг |
Конструктивные особенности Grundfos SEV.80.80.60.2.51D.Q
- Кабельный ввод насоса изготовлен из полиамида неподверженному коррозии, выполнен герметичным
- Электрический кабель с изолированными жилами для термодатчиков, расположенных в обмотках двигателя
- Возможен контроль технического состояния насосного агрегата с датчиком
- С помощью реле влажности, которое служит контроля герметичности двигателя в постоянном режиме, возможно автоматическое отключение подачи электрической энергии в случае утечки.
- В состав насосного агрегата SEV входят подшипники, смазанные на весь эксплуатационный цикл насоса
- Возможность использования внешнего частотного преобразователя для двигателя канализационного насоса
- Конструкция корпуса насоса Grundfos SEV.80.80.60.2.51D.Q выполнена гладкой, что исключает возможность налипания грязи и осадков
- Конструкция вихревого рабочего колеса с удлиненными лопатками, обеспечивает эффективное перекачивание рабочей среды, снижает риск заклинивания
- Перекачивание жидкости осуществляется с минимальным периодом простоя
- Легко обслуживаемая конструкция насоса Grundfos SEV, благодаря хомутному соединению двигателя с насосной частью
- Картриджевое уплотнение вала, позволяет выполнить быструю работу по его замене, что снижает срок простоя инженерной системы
- Разъемное подсоединение силового кабеля к двигателю обеспечивает удобные коммутационные и демонтажные работы.
Широкий диапазон использования насоса SEV Grundfos:
- Водоотведение городских сточных вод
- Работа с рабочей средой с высокой концентрацией волокон
- Использование для отведения дренажный вод
- Использование для отведения грунтовых вод
- Канализационные насосы Grundfos SEV применяются для водоотведения технических, охлаждающих вод
- Идеально подходят для использования в городских канализационных станциях, в технических помещениях многоквартирных домов, общественных зданий, промышленных предприятий.
Шкаф управления для насоса Grundfos SEV
Для контроля уровня жидкости в резервуаре сборнике сточных вод, для обеспечения надлежащей, эффективной работы канализационного насоса, фирма Grundfos предлагает Control DC.
Система управления Dedicated Controls включает устройство CU361, модуль IO351B для расширенного управления и передачи технических данных состояния инженерной системы.
Современные насосы для канализационных систем возможно изготовить в различных вариантах исполнения, оснастить умным функционалом, укомплектовать оригинальными аксессуарами. Подобрать насос, определить стоимость Grundfos SEV.80.80.60.2.51D.Q 7,1/6,0 kW 13,9 А 3x400V 50Hz SD, нержавеющее рабочее колесо (артикул 97637762), получить консультацию, уточнить технические характеристики, возможно по почте zakaz@nasosclub.ru.
Максимальный напор, м | 28.1 |
---|---|
Тип насосов | Канализационный |
Максимальный расход, м3/ч | 90 |
Номинальный напор, м | 17 |
Номинальный расход м3/ч | 41 |
Рабочая среда | Любая вязкая жидкость |
Качество воды | Сточная вода с волокнами и фекалиями |
Напряжение питания, В | 3х400 В, 50 Гц |
Класс изоляции | F |
Класс защиты насоса и электродвигателя | IP 68 |
Номинальная мощность, кВт | 6 |
Температура перекачиваемой жидкости, °С | 40 °C |
Номинальный ток, А | 13,9 |
Длина кабеля, м | 10 |
Размер присоединения | DN100 |
Установка насоса | сухая и погружная |
Установка насоса | сухая и погружная |
Режим работы | постоянный S1/ повторно-кратковременный S3 |
Рабочее колесо | Свободно-вихревое (SuperVortex) |
Материал корпуса | Чугун |
Материал рабочего колеса | Нержавеющая сталь |
Вес, кг | 159.9 |
Объём упаковки, м3 | 0.001 |
Гарантия (лет) | 2 |
Назначение использования | промышленная канализация, бытовая канализация, септики, дренаж загрязненных вод, канализация с волокнами |
Защита электродвигателя | термоконтакт в каждой обмотке |
Родина бренда | Дания |
